纳祥科技NX2069B是一款单片机拓展实用IC，它采用QFN16、SOP16这两种小型化封装，低成本，可以国产替代PCF8574 。

（一）NX2069B芯片概述

NX2069B是用于两线双向总线(I2C)驱动的8位输入/输出(I/O)扩展器，其设计的工作电压为2.5V~6V，能提供I²C总线（SCL和SDA）与主控制器（如MCU）通信。

NX2069B内含8个准双向I/O口（P0-P7），每个端口既可以作为输出端口驱动外部负载，也可以作为输入端口读取外部设备的状态。上电默认IO高电平（上拉），这样在外部设备不驱动的情况下，端口能通过内部上拉电阻检测到高电平输入。

NX2069B提供了一个开漏输出（INT），该输出可以连接到微控制器的中断输入端。在输入模式下，端口输入的任何上升沿或下降沿都会触发中断。

在性能上，NX2069B可以PIN TO PIN PCF8574。

（二）NX2069B主要特性

NX2069B主要具备以下特性：

① 待机电流低，最大10 μA

② IIC总线扩展并行端口

③ 开漏中断输出

④ 兼容大多数微控制器

⑤ 锁存输出并可直接驱动LED的大电流驱动能力

⑥ 闩锁性能超过 100 mA，符合 JESD 78 II 类规范

（三）NX2069B芯片亮点

NX2069B 是一款具备小封装、低单价的I2S TO IO单片机扩展芯片，具体表现如下：

● 小封装

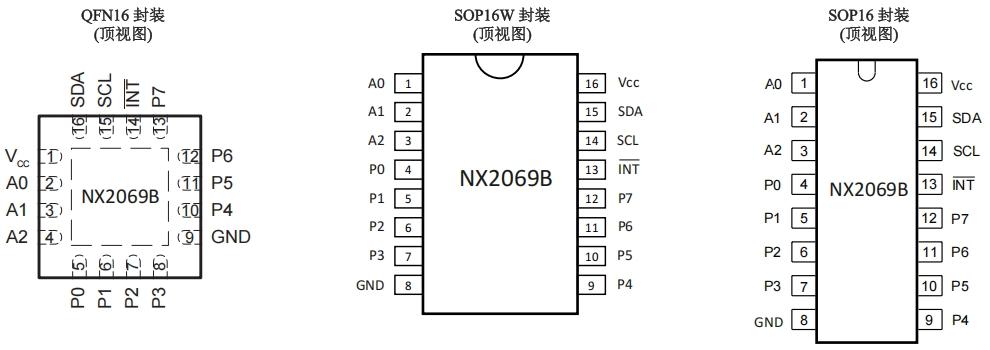

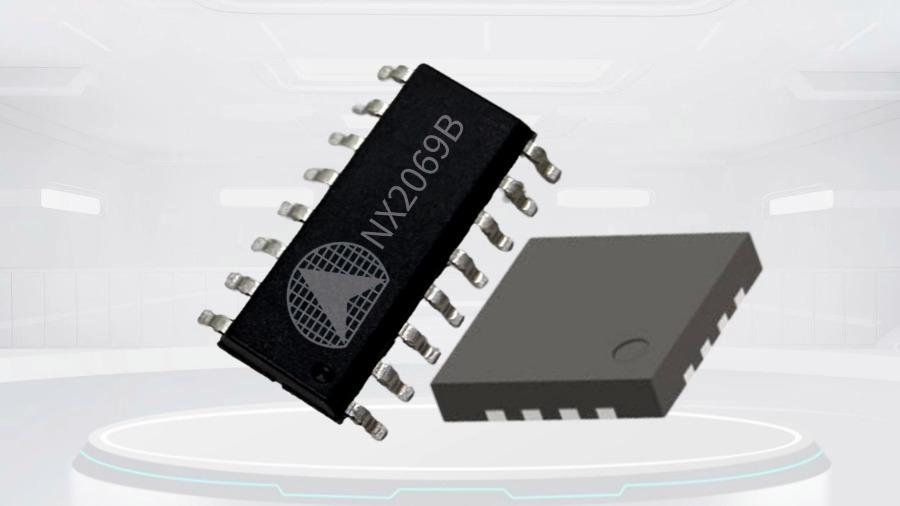

NX2069B采用QFN16、SOP16小型化封装，其中QFN16封装尺寸仅为3mm×3mm，SOP16封装兼顾小型化与易焊接特性，稳定且通用，兼容大多数微控制器。

● 低单价

NX2069B通过高度集成的电路架构设计，显著简化了外围电路的配置需求，不仅降低了PCB布局的复杂度，还大大减少了BOM成本，提高了系统的可靠性和生产效率。

（四）NX2069B应用领域

NX2069B尤其适用于对PCB面积敏感且需要控制物料成本的应用场景，如电信机房：过滤器单元、服务器、路由器（电信交换设备）、个人电脑、个人电子产品、工业自动化、IO口不够用的处理器产品等。
