NX6907（单路）、NX6908（双路）是纳祥科技的 2 款轨对轨I/O CMOS运算放大器，它们低电压、低功率、小封装，具有11MHz的增益带宽积和8.5V/μs的灵敏度，可以被设计成多种应用。

（一）NX6907/NX6908芯片概述

NX6907/NX6908为重载提供轨到轨输出，其输入共模电压范围包括接地，最大输入失调电压为4mV。它们适用于扩展的工业温度范围（-40℃至+125℃），工作电源电压范围为2.1V至5.5V，旨在为低电压和低噪声系统提供最佳性能。

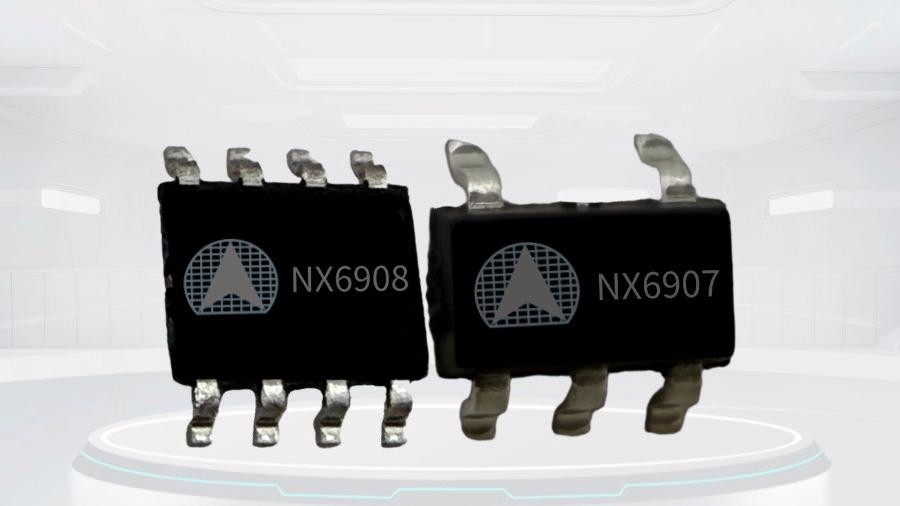

NX6907单路运放采用SOT23-5封装，NX6908双路运放采用SOP8封装和MSOP8封装。在性能上，NX6907可国产替代SGM721、LMV721；NX6908可国产替代SGM722。

（二）NX6907/NX6908主要特性

以下是NX6907、NX6908的主要特性：

①轨对轨输入和输出

4mV最大额度VOS

②高增益带宽产品：11MHz

③高转换速率：8.5V/μs

④设置时间为0.1%，2V步长：0.21μs

⑤过载恢复时间：0.6μs

⑥供应电压范围：2.1V 至 5.5V

⑦输入电压范围 = - 0.1V 至 +5.6V（VS = 5.5V时）

⑧低电压

NX6907：1.2 mA(TYP)

NX6908：1.1 mA / 放大器(TYP)

⑨小封装

NX6907绿色可选，SOT-23-5

NX6908绿色可选，SOP-8、MSOP8

（三）NX6907/NX6908芯片亮点

NX6907/NX6908是高性能的11MHz轨对轨I/O CMOS运放，它具备低噪声、低电压、低功耗等优良特质。

① 低电压低功耗

NX6907/NX6908采用先进CMOS工艺，支持2.1V-5.5V宽压供电，能兼容各种常见的低电压供电系统；在正常工作状态下，NX6907静态电流为1.2mA，NX6908仅为1.1mA，显著降低功耗。

② 高压摆率高增益带宽

NX6907/NX6908具备11MHz的高增益带宽与8.5V/μs的高转换速率特性。这一组合使芯片拥有更宽的频率响应范围和更高的电压耐受能力，可适应各类复杂工况，实现稳定且高品质的信号放大效果。

③ 高密度小封装

NX6907单路运放采用SOT23-5封装，NX6908双路运放则采用SOP8封装和MSOP8封装，这些灵活的封装选择，使得本系列运放可以适配从简单到高密度场景，满足多样化应用需求。

（四）NX6907/NX6908应用领域

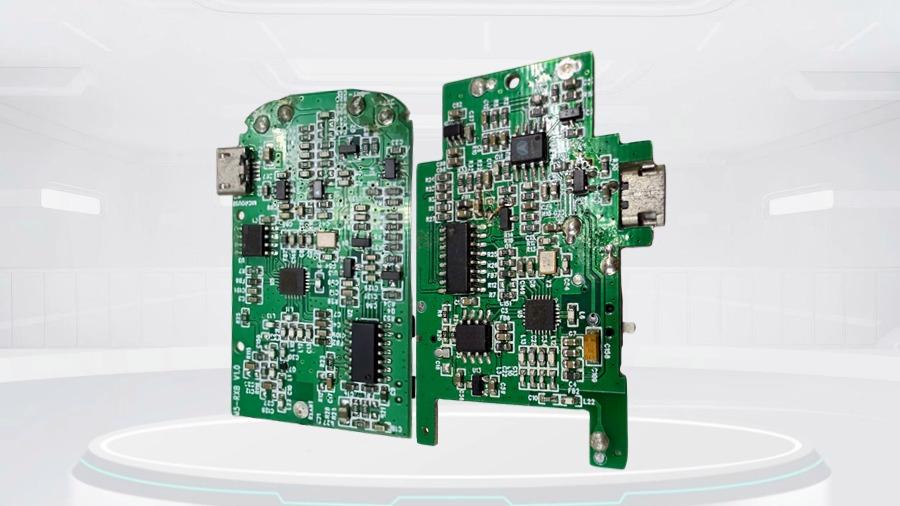

鉴于其低成本高性能，NX6907、NX6908能被广泛应用于以下产品与领域中——

●传感器

●音响

●有源滤波器

●转换器

●通信

●测试设备

●蜂窝无卡电话

●笔记本电脑和PDA 光电二极管放大

●电池供电仪器
