自2002年推出后，HDMI已成为消费电子主流接口之一。随着显示技术向4K/8K升级，其对配套芯片性能也提出了更高要求——如更高数据吞吐量、复杂电磁环境下可控，以及成本与供应链安全。

纳祥科技NX3306A，作为国产高性能、低成本的HDMI 4K/60HZ 4:4:4 双向多路高速电子开关，精准解决上述需求，提供了可靠的国产替代方案。

（一）NX3306A芯片概述

NX3306A 是一款 HDMI2.0 1:2 或 2:1 双向多路复用器/多路解复用器，其核心优势在于多标准兼容性与高频信号优化能力——

它支持 HDMI 1.4b/2.0 (最高8.5Gbps) 及 DisplayPort 1.4 标准 ； 高速信道的动态特性使其能够实现高速切换，讯号眼图衰减极小，抖动也极低 ；同时，芯片设计针对讯号的高频特性进行了优化，以实现卓越的频率响应。

此外，NX3306A在国产化替代方面表现突出——可直接替代国际大厂的TS3DV642、PI3WVR12412芯片，并兼容ASW3642、IC9642等型号，帮助下游客户降低供应链依赖风险，同时保持性能一致性。

（二）NX3306A主要特性

① 开关类型：2:1 或 1:2

② 支持 HDMI 1.4b / 2.0 (最高 8.5Gbps) 及DisplayPort 1.4 标准

③ 差分带宽(-3B)

● 端口 A：典型值 8.5GHz

● 端口 B：典型值 8.5GHz

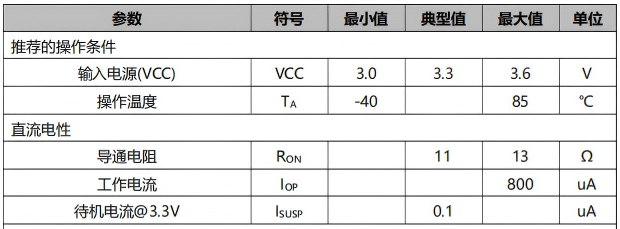

④ 温度范围: -40°C 至 85°C

⑤ 低活动电流和待机电流

⑥ 支持电压3.3~3.6V

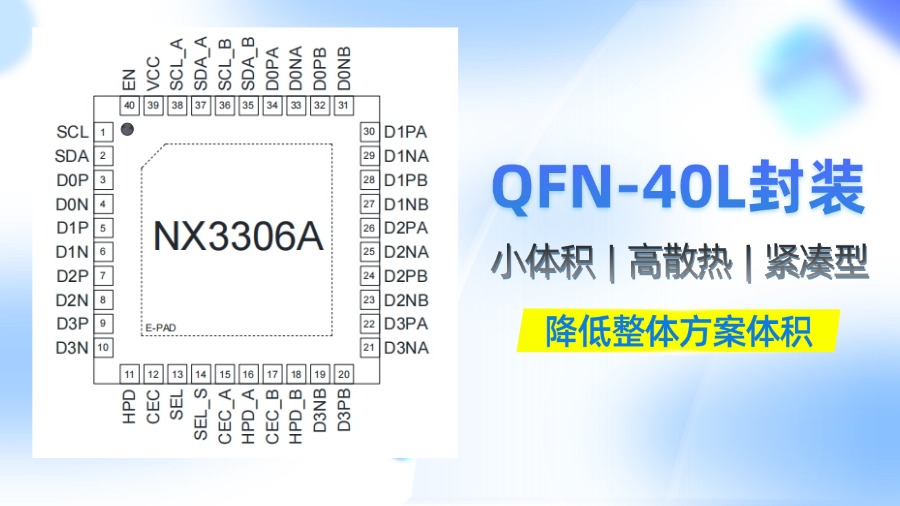

⑦ QFN-40L  (5mm*5mm*0.85mm) 封装

（三）NX3306A芯片亮点

在满足高性能指标的同时，NX3306A通过设计简化与成本优化，成为国产替代中的”性价比标杆“ ：

① 外围元件精简

芯片内部集成关键信号调理模块，大幅减少外部电容、电阻等被动元件的使用数量，直接降低BOM成本；

② 封装小型化

NX3306A采用QFN-40L超小封装，高散热，适配紧凑型设备PCB设计，同时降低整体方案体积。

这些特性使得NX3306A在保证性能的前提下，显著降低了综合成本（包括芯片采购、PCB设计、生产组装等环节），尤其适合对成本敏感的消费电子市场。

（四）NX3306A应用领域

基于其高速度、低成本及高可靠性特性，NX3306A可广泛应用于以下典型场景：游戏机、家庭影音、电视机、HDMI摄像头、台式电脑、笔记本电脑、HDMI监控器画面切换、USB3.0、2.0扩展坞、USB鼠标、USB键盘切换等。
