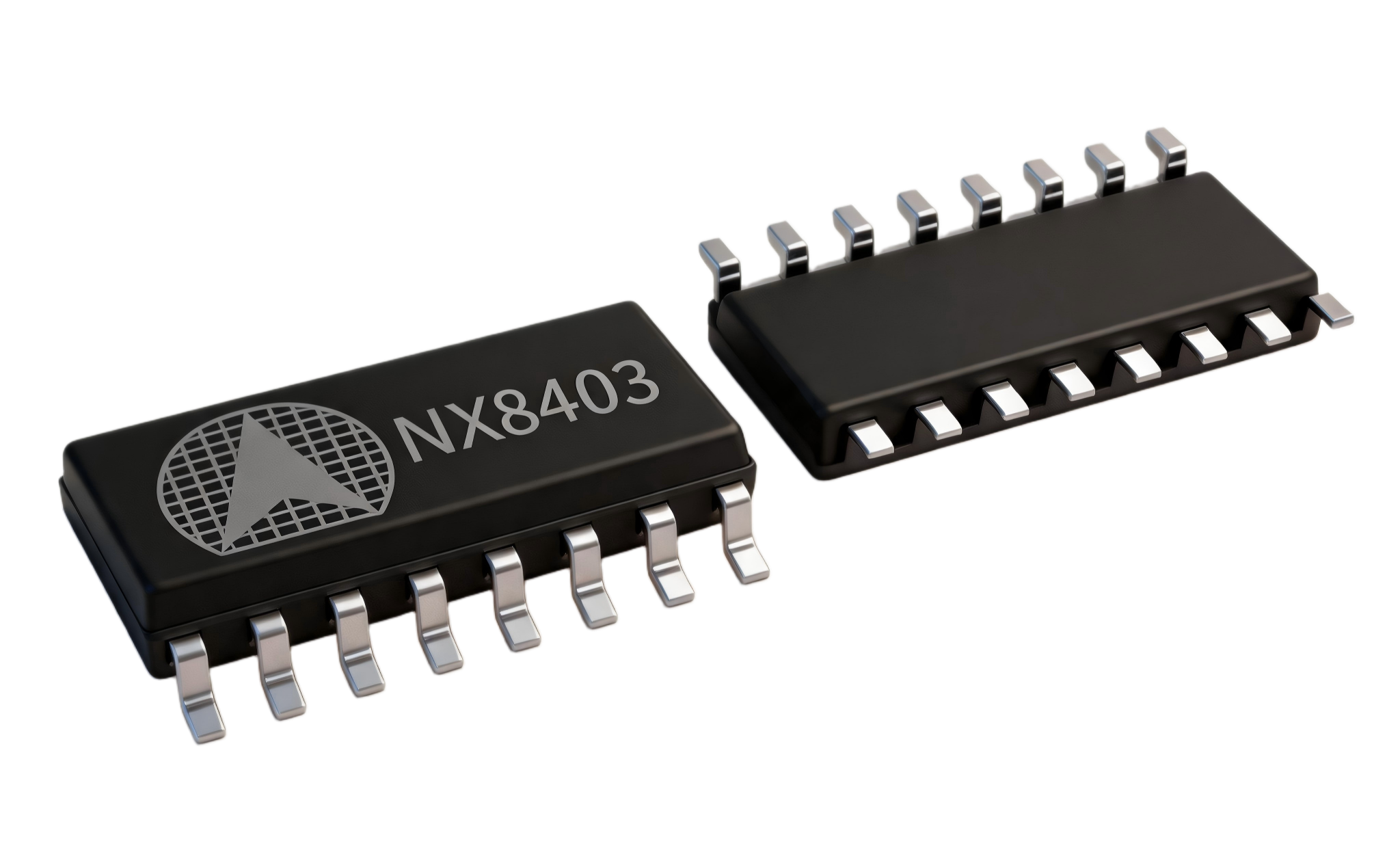

音频功率放大器是决定消费电子产品音质体验的核心环节，一颗高效、简洁的功放芯片尤为关键。今天的主角——纳祥科技立体声功率放大器 NX8403，不仅可兼容并替代 PAM8403、CS8403 及 NS8403 等型号，也为国产音频芯片的自主化提供了一条可靠路径。

（一）芯片概述

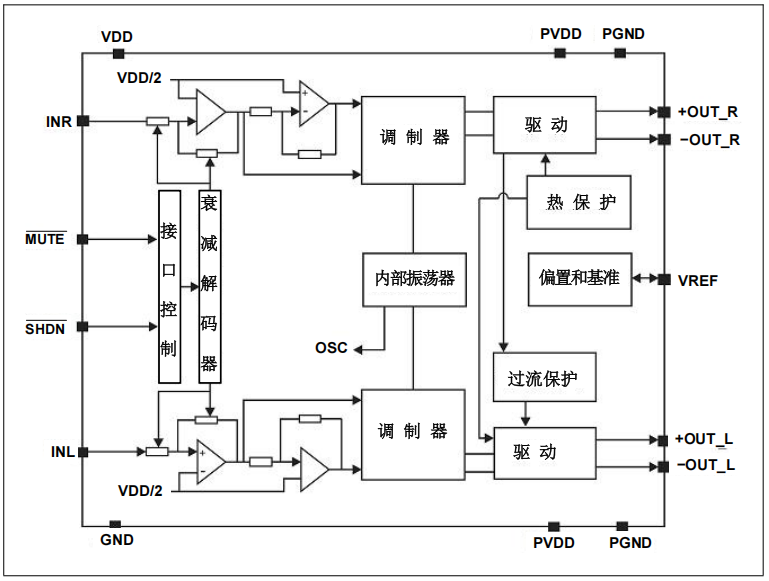

NX8403 是一款 3 W 立体声 D 类音频功率放大器，能够以 D 类放大器的效果提供 AB 类功率放大器的性能。芯片采用低噪音、无滤波器结构，可以省去传统 D 类放大器的输出低通滤波器。它需要极少的外围元件，从而节省 PCB 的空间和系统成本，是便携式应用的理想选择。

NX8403 能够以高于 85% 的效率提供 3W 功率，同时具有系统关断及静音控制功能。特殊的线路架构增强了抗噪音能力，减少了射频干扰。

（二）主要特性

① 无滤波的 D 类放大器，低静态电流和低EMI

② 在 4Ω 负载和 5V 电源条件下， 提供高达 3W 输出功率

③ 高达 90％ 效率

④ 低 THD，低噪声

⑤ 短路电流保护

⑥ 热保护

⑦ 极少外部元器件，节省空间和成本

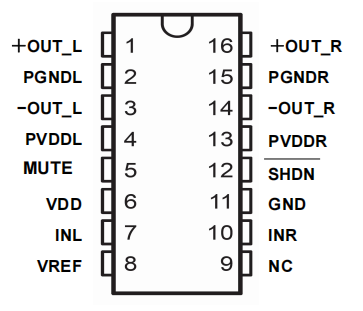

⑧ 封装形式：SOP-16，无铅封装

⑨ 关断电路 16uA

⑩ 待机电流 6.3mA

（三）芯片亮点

NX8403 凭借小封装和极少的外部元器件，助力产品实现更轻薄紧凑的设计，具体优势如下：

①极少外部元器件

NX8403 采用无滤波器架构，省去了传统 D 类放大器必须搭配的输出滤波器——这通常是外围元器件中数量最多、占用面积最大的部分。同时，芯片内部集成了多重保护功能，无需外挂额外保护电路。这意味着工程师在设计时只需极少的被动元件即可完成完整方案，大幅简化了 BOM 清单和采购流程。

②节省空间和成本

元器件的精简直接带来了 PCB 面积的缩减，NX8403 还采用了 SOP-16 无铅封装，进一步压缩了芯片自身的占位面积。在成本层面，元器件数量的减少既降低了材料采购成本，也缩减了贴片焊接工序，使整体制造成本得到有效控制。

（四）应用领域

目前，NX8403凭借出色的性能表现，充分满足了消费者对家用小功率音响高品质、高保真的使用需求，已广泛应用于各类音频设备与相关领域，尤其在蓝牙便携式音响与桌面音响场景中表现突出：

● 小型音响

● 便携式播放器、游戏机

● 蓝牙音响

● 桌面音箱

● 便携式音响等
