传统方案模式下，视频通过HDMI传输，音频却需额外依赖光纤、同轴或模拟线缆，接口占用多且易受干扰；部分方案还需外挂多个模块，外围复杂，成本高昂。

纳祥科技这款HDMI视频输入+ARC回传数字音频解码器方案，集成双模式，无需外挂模块，外围简洁，有效解决了以上痛点。

（一）方案概述

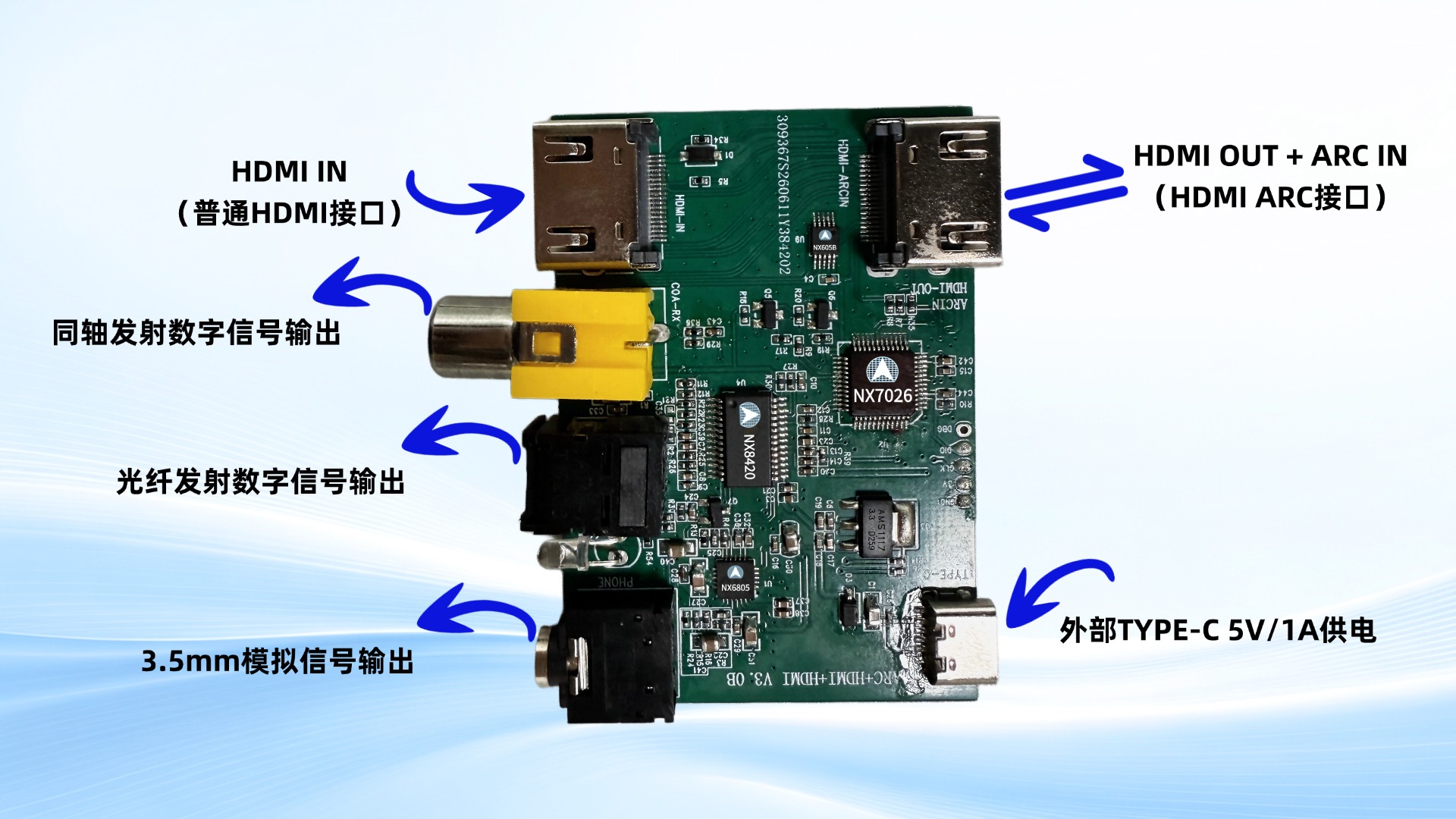

本方案硬件仅依托核心国产芯片（NX7026、NX8420、NX605B及NX6805）与少量关键元器件，无需外挂额外解码模块或复杂电路，通过2个HDMI接口（其中1个支持ARC回传）、同轴/光纤数字输出、3.5mm模拟输出，配合TYPE-C供电，即可实现两大核心功能：

（1）HDMI视频输入模式：外部HDMI源接入普通HDMI接口，核心芯片NX7026精准解析视频与音频流：视频经解码适配后由另一端的HDMI ARC接口输出至电视/显示器等，音频经NX8420分离解码后分别从同轴、光纤、3.5mm输出，实现影音同步分离，避免信号衰减。

（2）HDMI ARC音频回传模式：仅需单根HDMI线连接电视ARC接口（HDMI ARC信号输入兼容1.4版本以下），核心芯片NX7026集成高速ARC协议与EDID握手协议，精准识别并提取数字音频信号，经NX8420完成数字/模拟分离后，分别从光纤、同轴、3.5mm输出至音响设备/耳机等，大幅简化连接逻辑。

（二）参数特点

（1）HDMI视频输入模式：

①ARC回传+外部视频输入的音频分离器，外部输入最高4K高清/60Hz高清视频画面清晰呈现；

②ARC回转数字信号输入；

③光纤数字信号发射输出；

④同轴数字信号发射输出；

⑤3.5mm音频输出；

⑥即插即用。

（2）HDMI ARC音频回传模式：

①外部HDMI音频分离支持4K/60Hz高清视频输出向下兼容；

②支持ARC回转数字信号输入HDMI1.4版本以下向下兼容；

③支持光纤发射数字信号输出；

④支持同轴发射数字信号发射输出；

⑤支持3.5mm模拟音频输出；

⑥32-192KHz 采样率；

⑦支持PS4/PS5外接耳机、音响和显示器；

⑧兼容各种HDMI播放器。

（三）功能模块

本方案以高度集成化设计为核心，外围电路极简，核心部件如下：

⑴ 核心处理芯片：采用国产（HDMI+ARC）音频分离芯片NX7026，集成HDMI接收、ARC音频处理、音频解码核心功能，无需外挂独立解码芯片，大幅简化硬件架构。

⑵ NX8420芯片：配合核心分离芯片，负责音频信号的优化处理与输出适配，确保多格式音频的精准还原。

⑶ 双通道运算放大器：国产带音量控制的双通道芯片NX6805，实现模拟音频信号的放大与音量调节，简化外围电路，提升音质稳定性。

⑷ 高速模拟开关：国产高速USB 2.0（480Mbps）单路双刀双掷模拟开关芯片NX605B，保障信号切换的高效性与稳定性，避免信号干扰。

⑸ 接口组：2个HDMI接口（1个支持ARC）、同轴发射数字信号接口、光纤发射数字信号接口、3.5mm模拟信号接口，覆盖主流音视频输出需求。

⑹ 供电模块：外部TYPE-C 5V/1A供电，搭配LDO 3.3V稳压电路，为芯片与外围电路提供稳定供电，兼顾低功耗与性能稳定性。

（四）方案演示

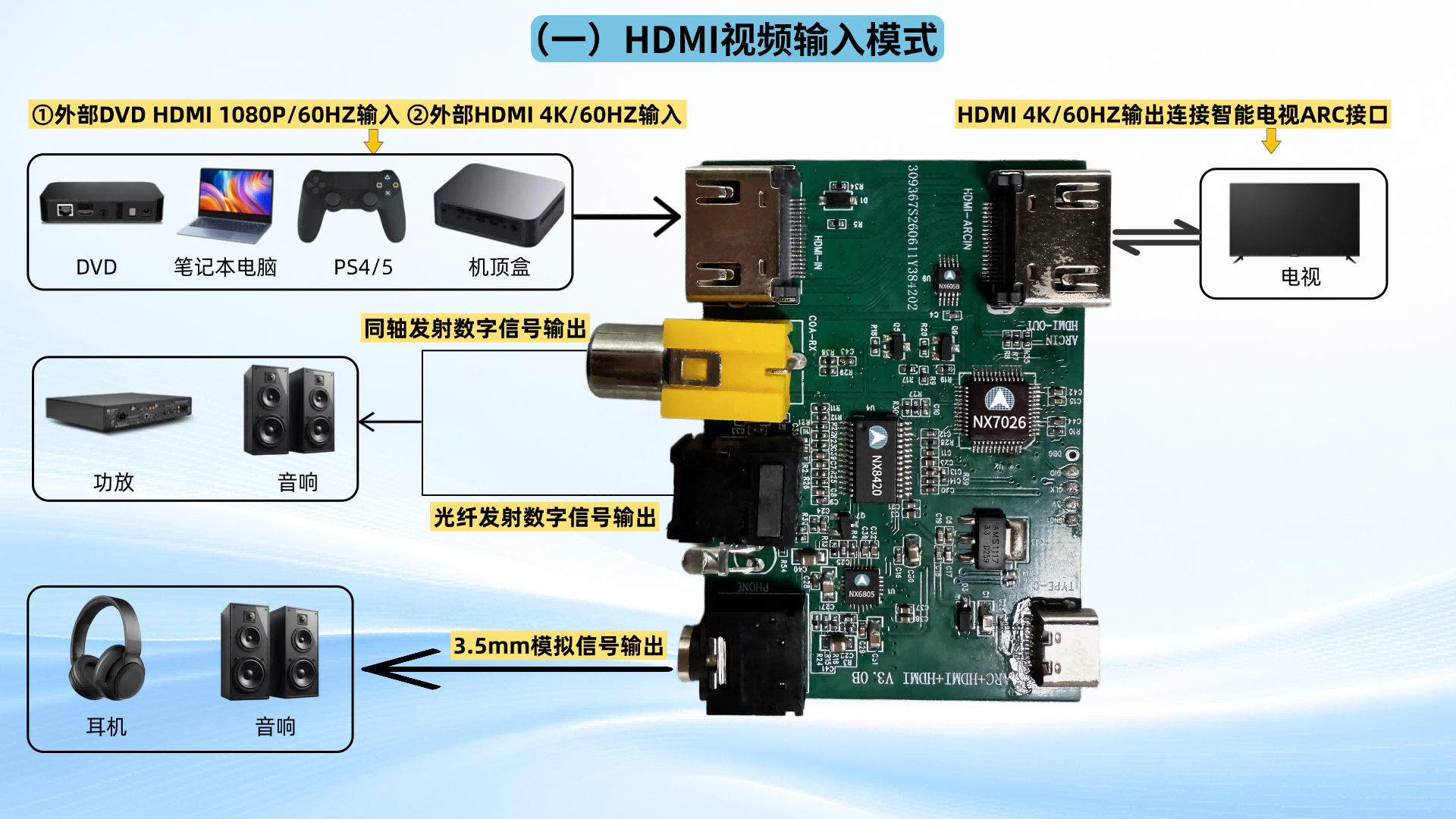

（1）HDMI视频输入模式演示

①将HDMI接口分别连接智能电视和音响，电视显示画面

②将同轴、光纤、3.5mm接口分别连接音响，同步输出声音

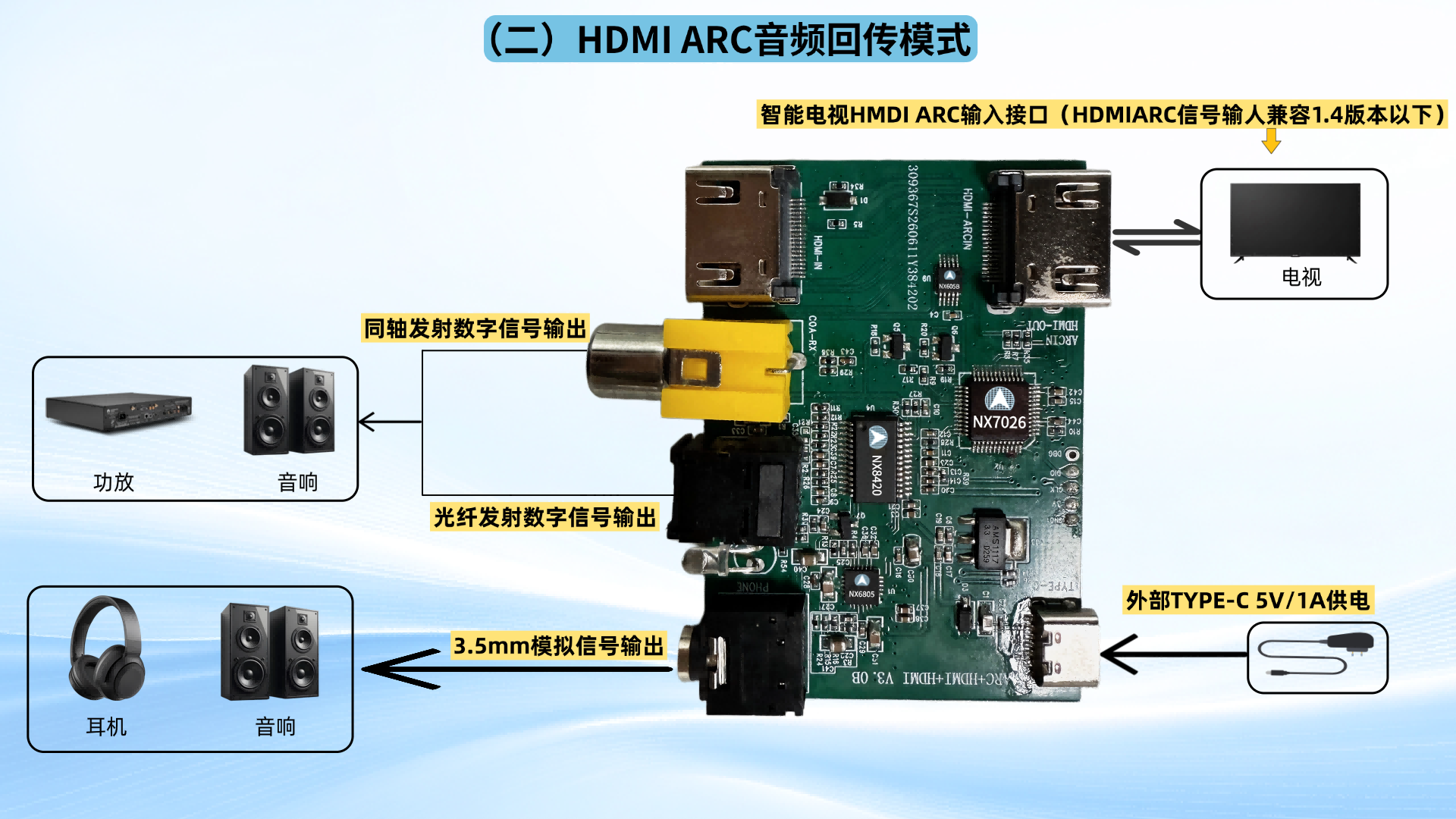

（2）HDMI ARC音频回传模式演示

①将带ARC功能的HDMI接口连接智能电视，接入TYPE-C电源

②将同轴、光纤、3.5mm接口分别连接音响，同步输出声音

（五）方案总结

本方案以国产高性能芯片为核心，打造兼具 “HDMI视频输入模式” 与 “HDMI ARC音频回传模式” 的双模解码器，外围元件少，成本低，可应用在ARC电视机、台式电脑、笔记本电脑、DVD、家庭影音、智能电视（带ARC音频回传）、PS4/ PS5 等带HDMI输出接口外设备，为更多场景提供更优质的音视频传输解决方案。
