接口不足？频繁插拔线缆……在日常生活中，我们经常遇到这样的问题，于是，就有了各类切换器，核心在于‌灵活、高效、无损地在多个显示源与目标之间切换信号‌。

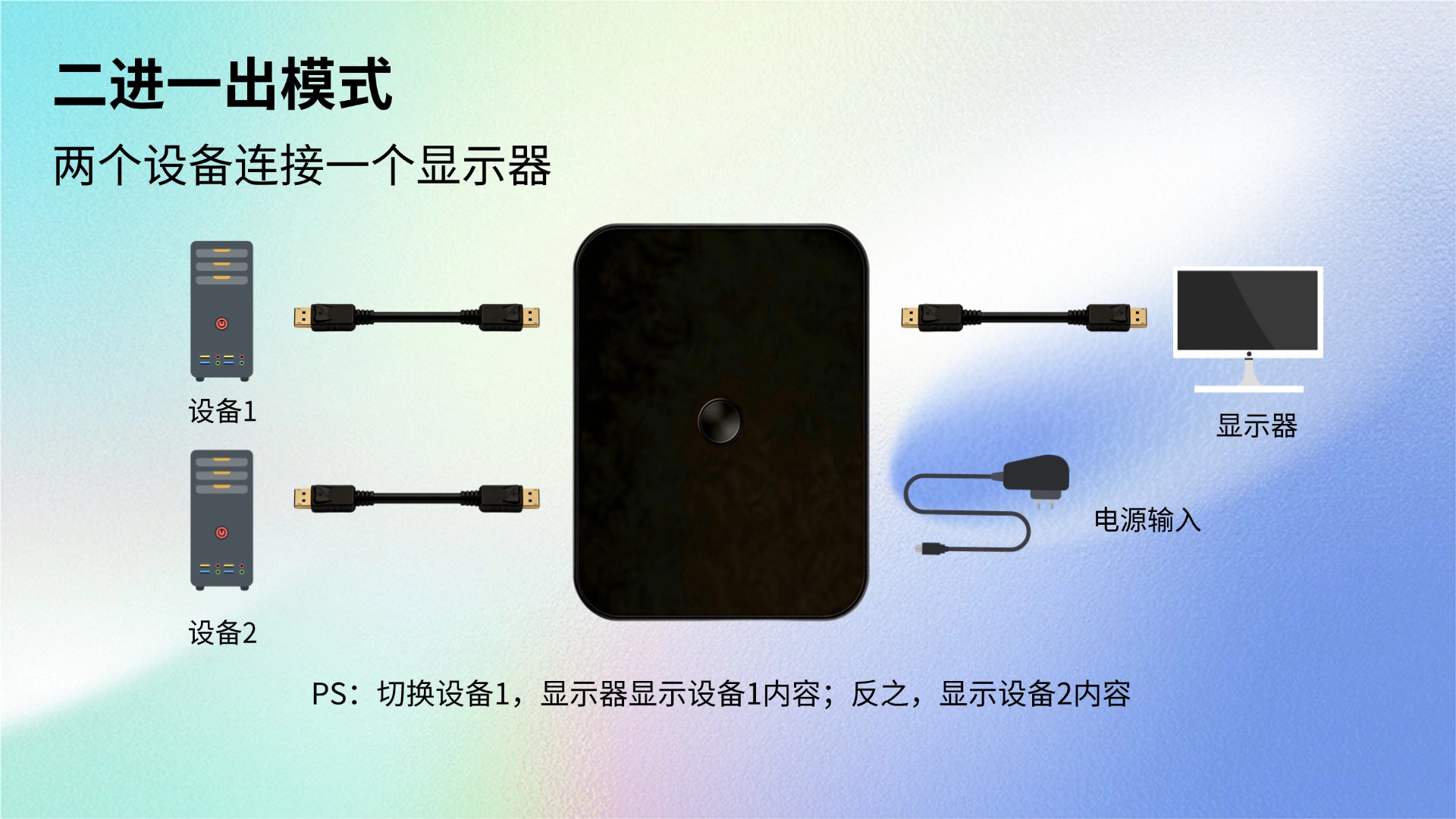

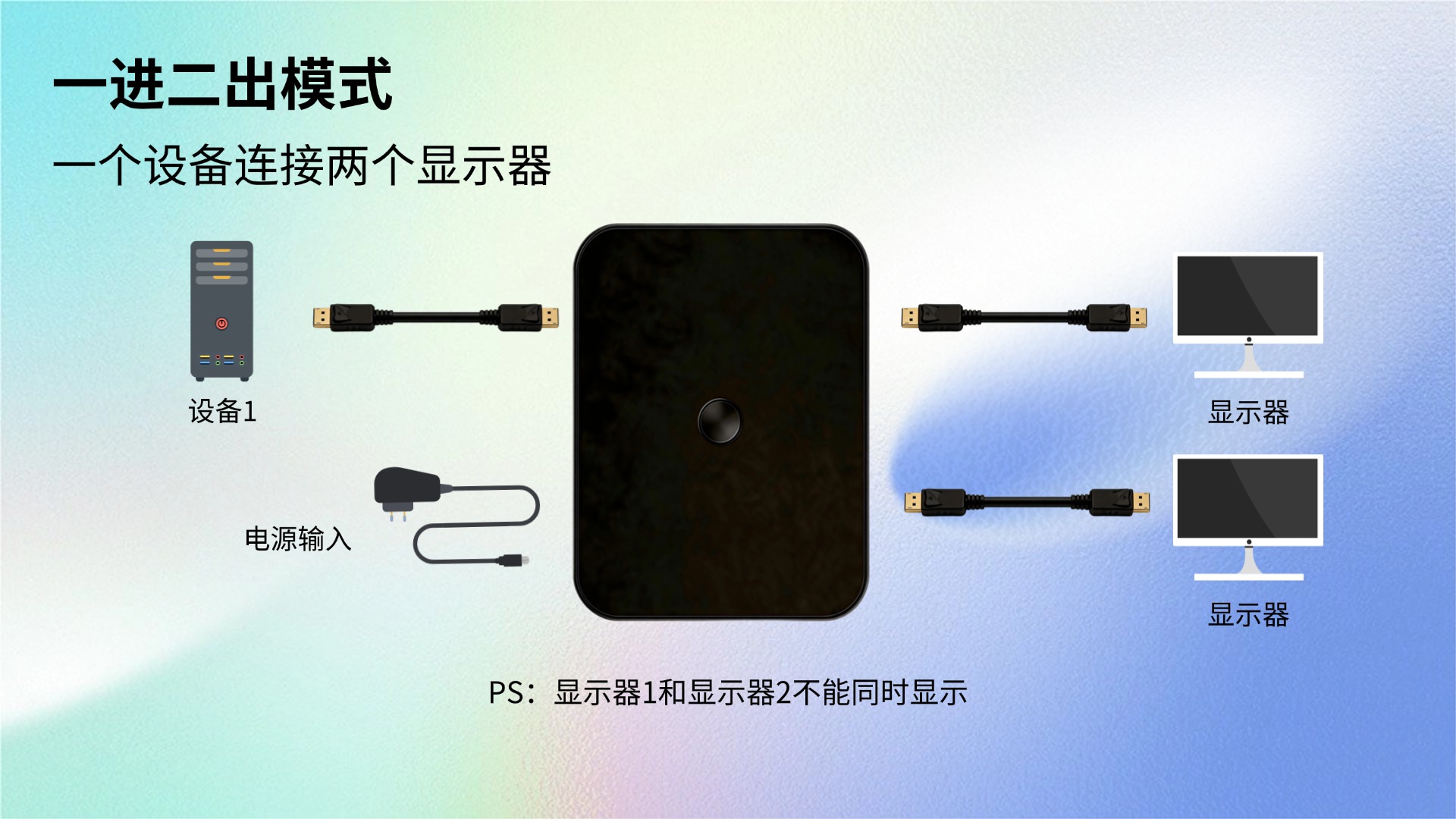

今天拆解的双向DP1.4切换器，既支持两个DP输入源（如两台电脑）切换输出到一台显示器，也能将单一DP信号源分路输出至两个显示设备，可大大提升工作效率。

它如何实现功能？内部电路如何布局？这是我们拆解它的核心原因。

（一）外观展示

这款DP切换器采用简约金属方形盒设计，兼具耐用与散热性，圆润线条带来现代科技感，适配各类电子设备。

机身顶部设圆形机械按钮，正面有两个规整排列的DP接口，便于连接多设备/显示屏；背面配置"DP-OUT"接口和TYPE-C电源接口。

用起子沿缝隙轻撬即可拆开，查看内部结构。

（二）内部拆解

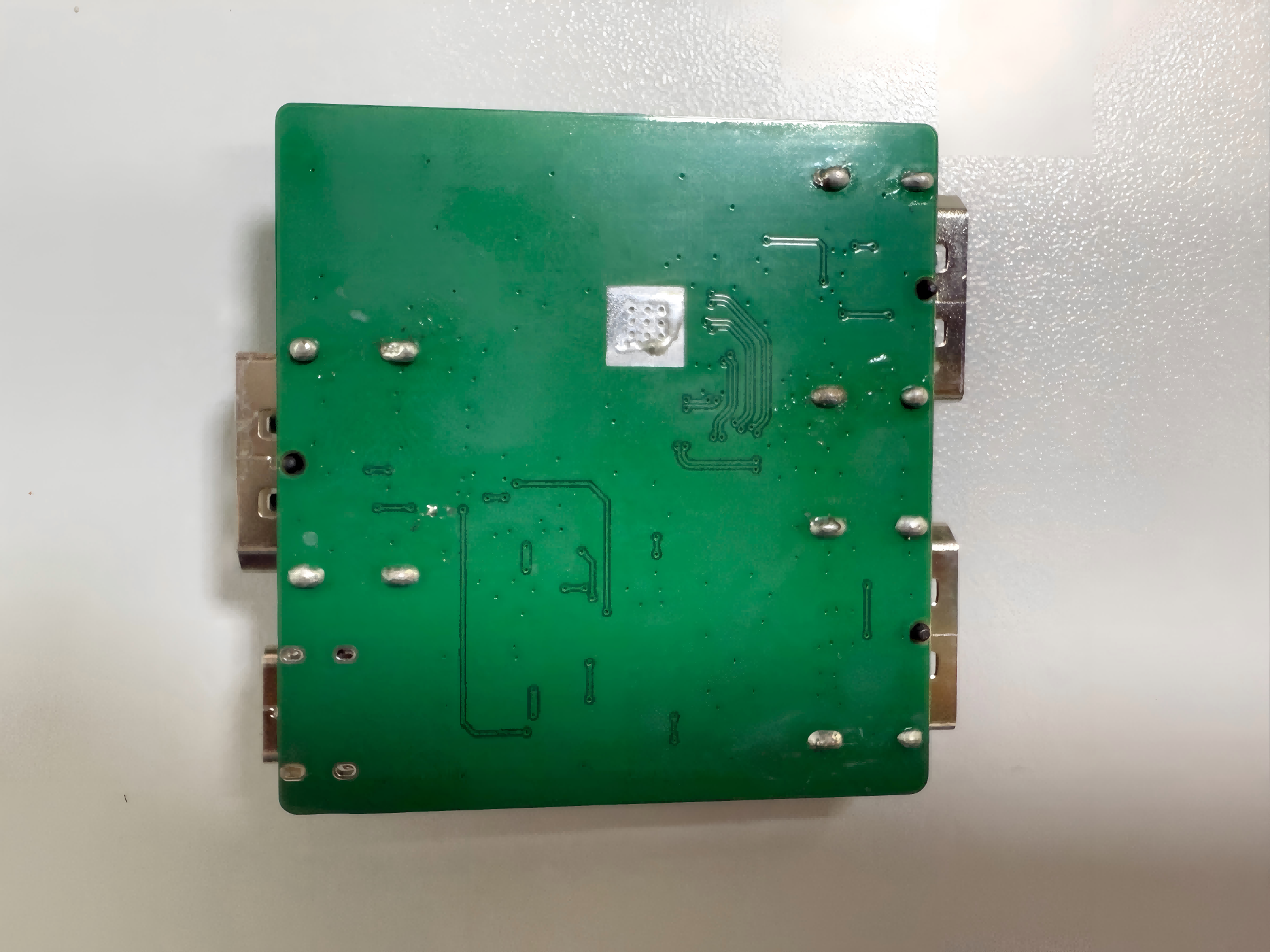

这是一块绿色电路板，板身印有编号，整体布局规整，元件排布清晰，无破损、烧蚀痕迹。背面仅有规整的灰黑色线路和银色方形贴片元件。

我们可以从接口配置、核心元件两方面，详细分析电路板正面。

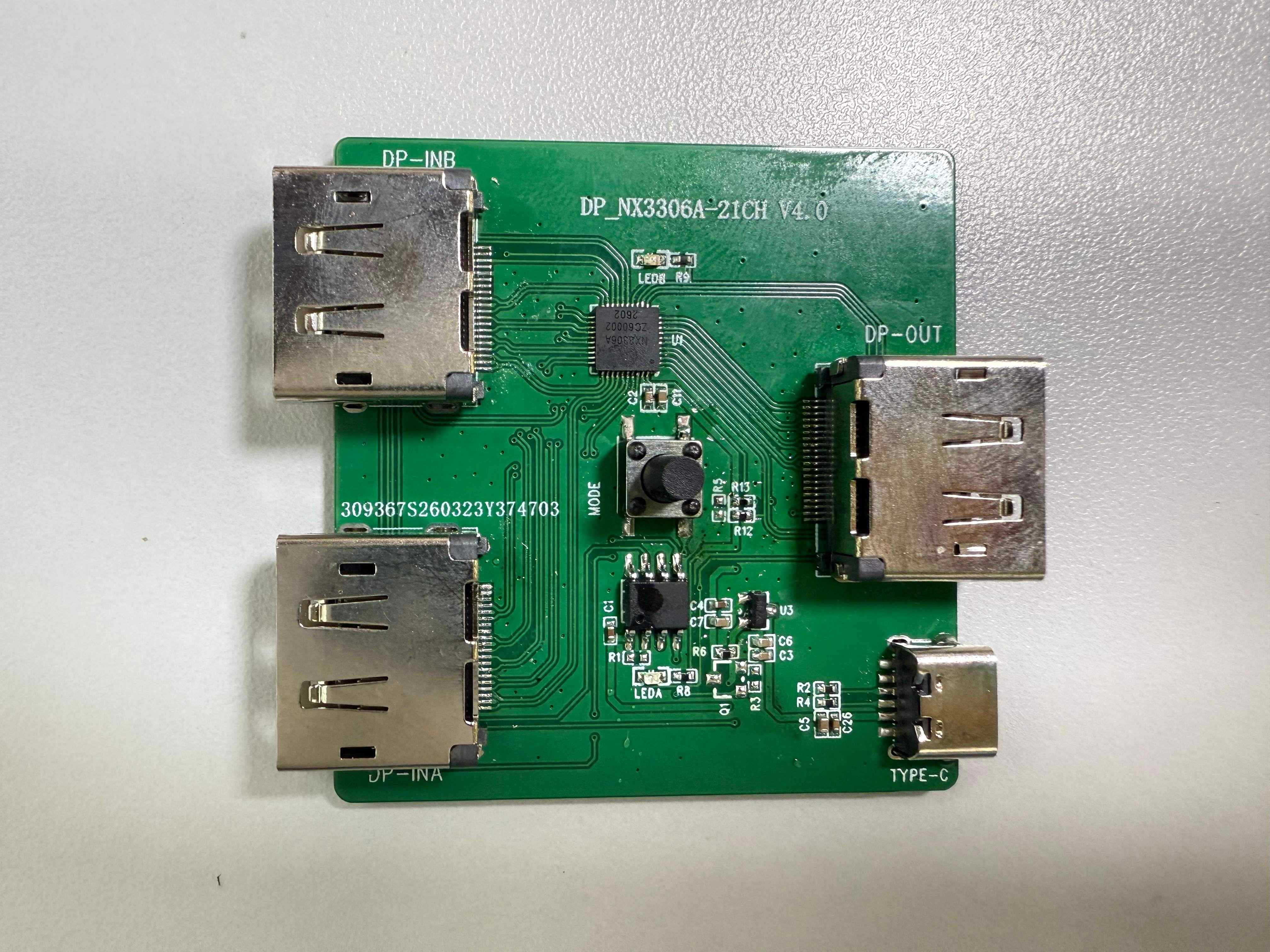

电路板正面一共配置了4个接口。

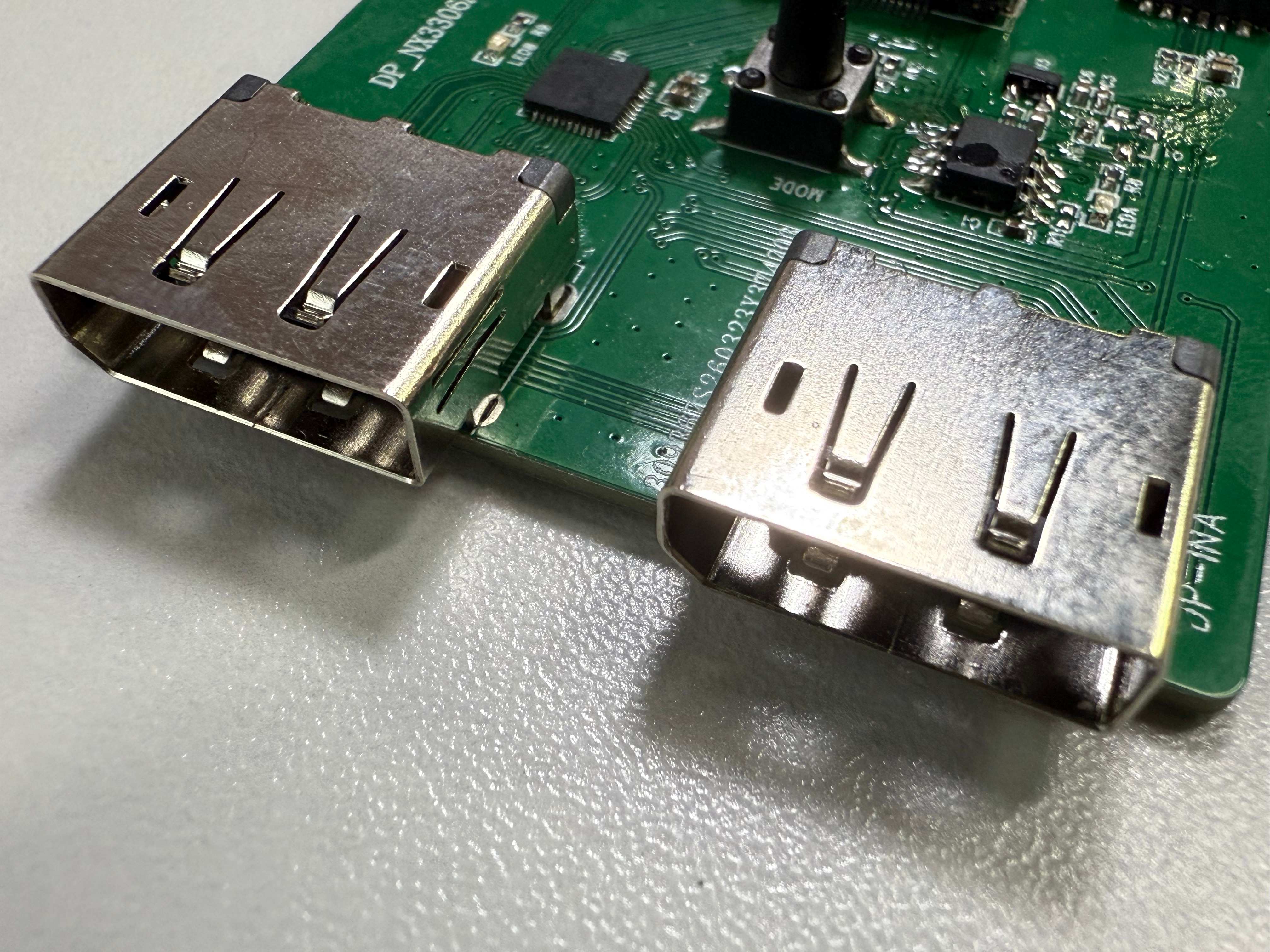

左上角和左下角为银色DP接口“DP-INB”和“DP-INA”。2进1出模式下，它们接收不同设备DP信号源；1进2出模式下，传输选定输出源的DP信号至显示器。

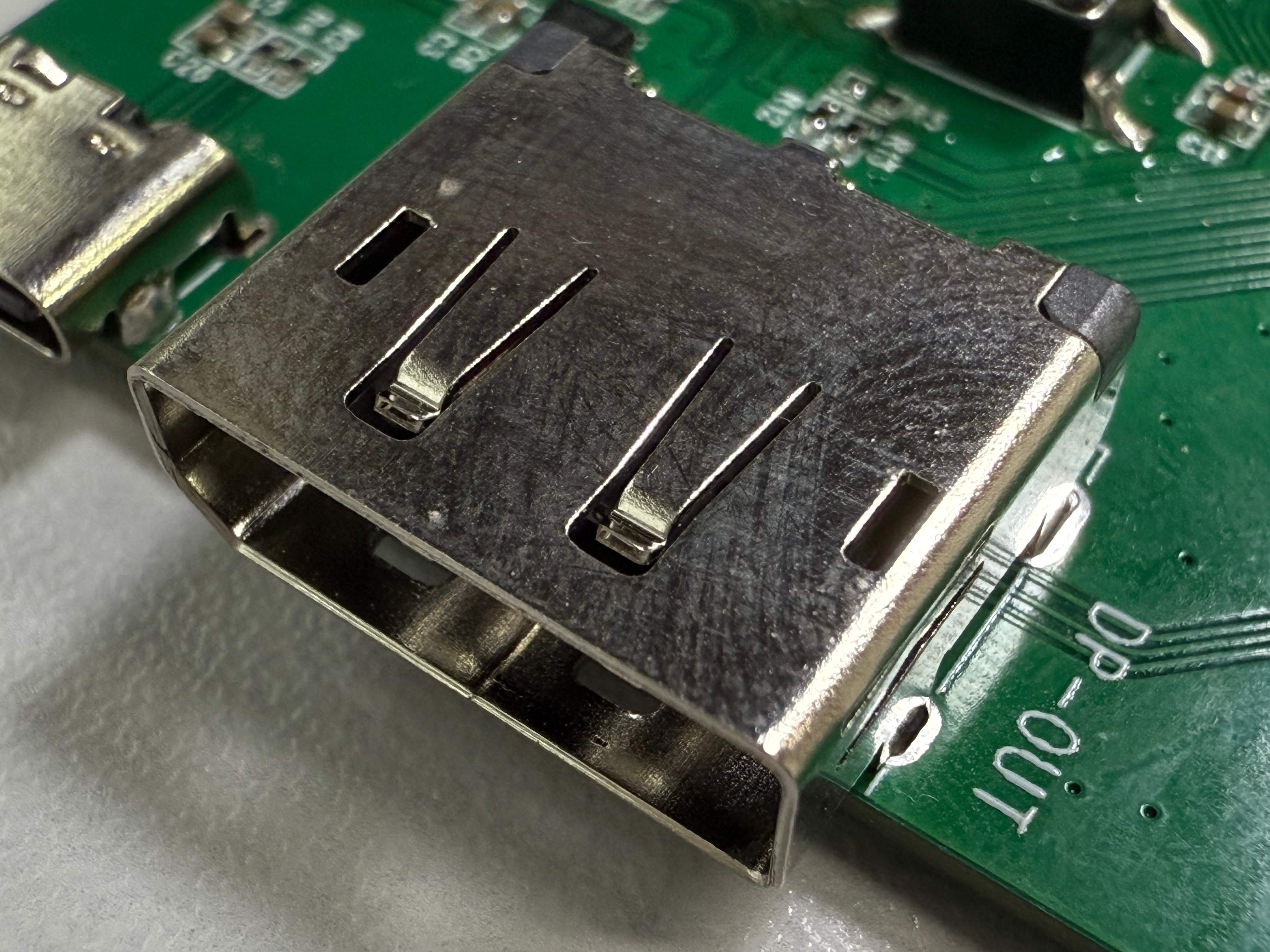

右侧银色DP接口（标注"DP-OUT"），2进1出模式下，传输选定的DP信号源至显示器；1进2出时，接收设备的DP信号源。

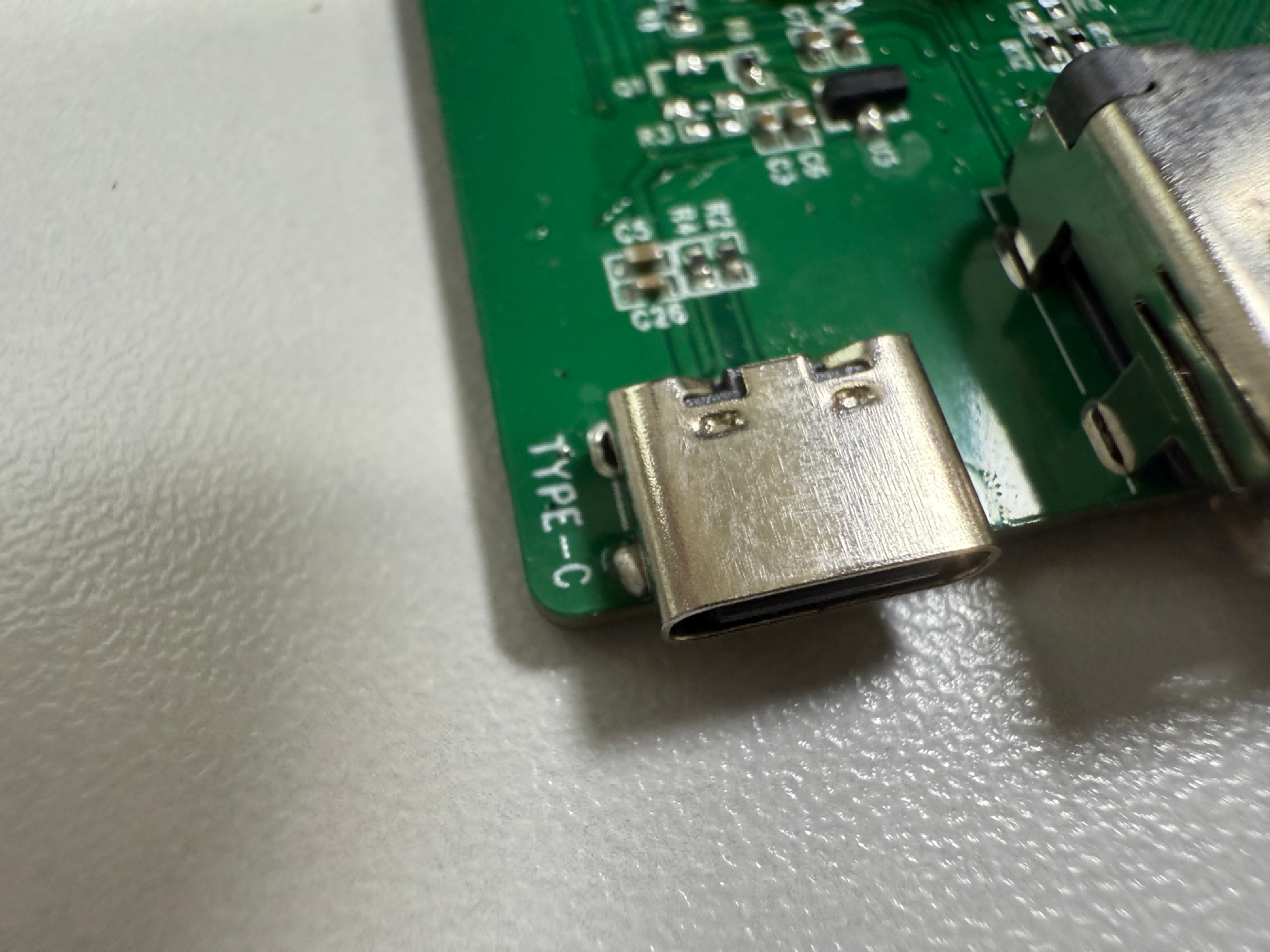

右下角是标注为‌“TYPE-C‌”的银色Type-C接口，负责供电。

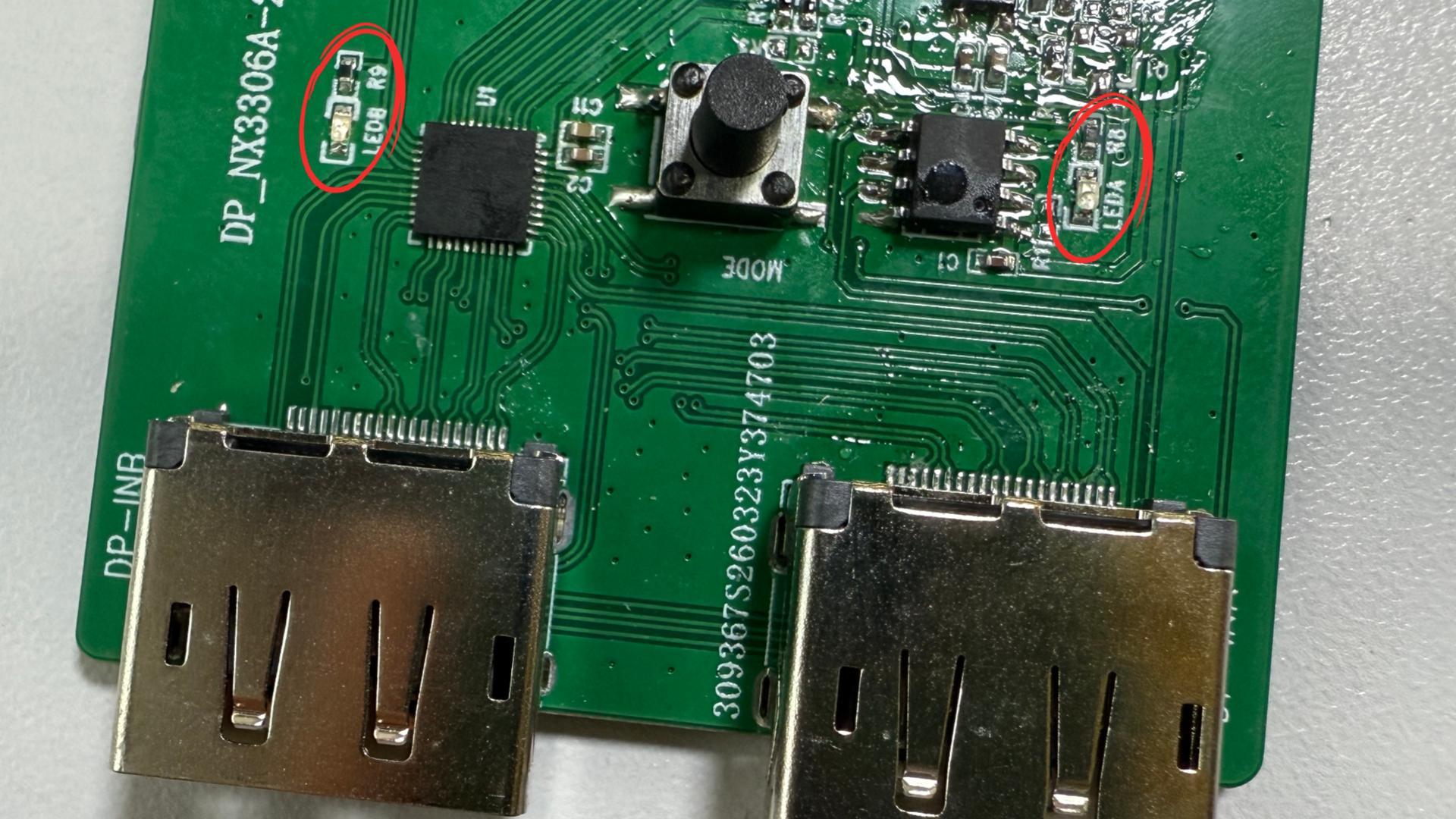

另外，每个“DP-INB‌”、“DP-INA‌”接口分别对应指示灯LEDB、LEDA，显示当前切换状态。

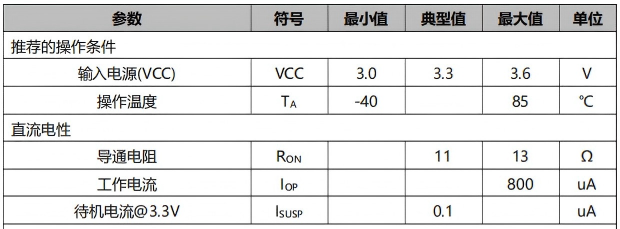

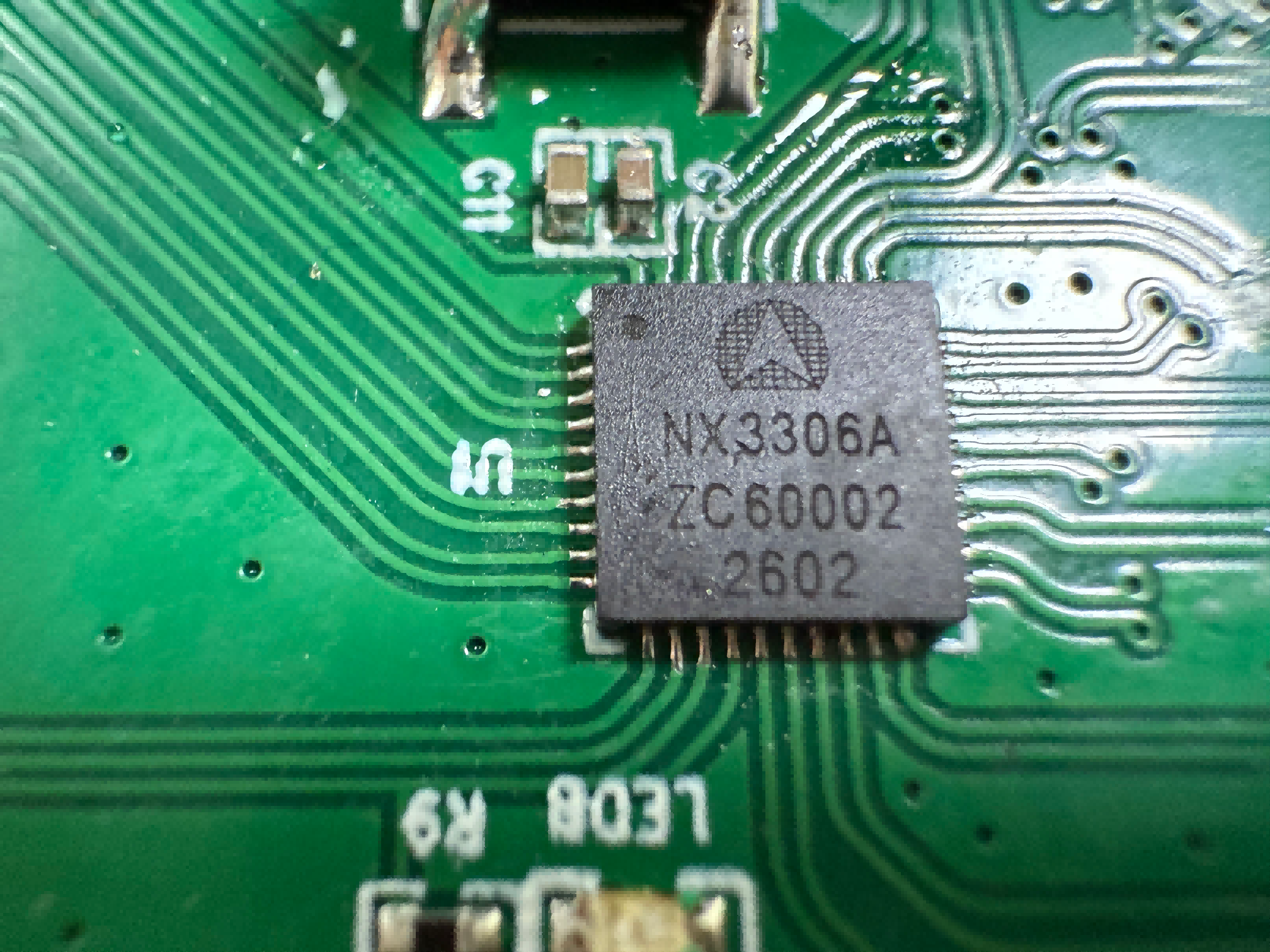

再来看看电路板右上方，这是一颗丝印为NX3306A的主控芯片，是纳祥科技的一款 HDMI2.0 1:2 或 2:1 双向多路复用器/多路解复用器。支持 HDMI 1.4b/2.0 (最高8.5Gbps)及 DisplayPort 1.4 标准。

① DP开关类型：2:1 或 1:2

② 支持 DisplayPort1.4且向下兼容

● DP输入信号：DP1.4向下兼容

● DP输出信号：DP1.4向下兼容

③ 输入DDC信号：EDID

④ 差分带宽(-3B)

● 端口 A：典型值 8.5GHz

● 端口 B：典型值 8.5GHz

⑤ 温度范围：-40°C 至 85°C

⑥ 低活动电流和待机电流

⑦ 电源供电5V

⑧ 支持HDP音视频同步

⑨ 支持热拨插

⑩ QFN-40L (5mm*5mm*0.85mm)封装

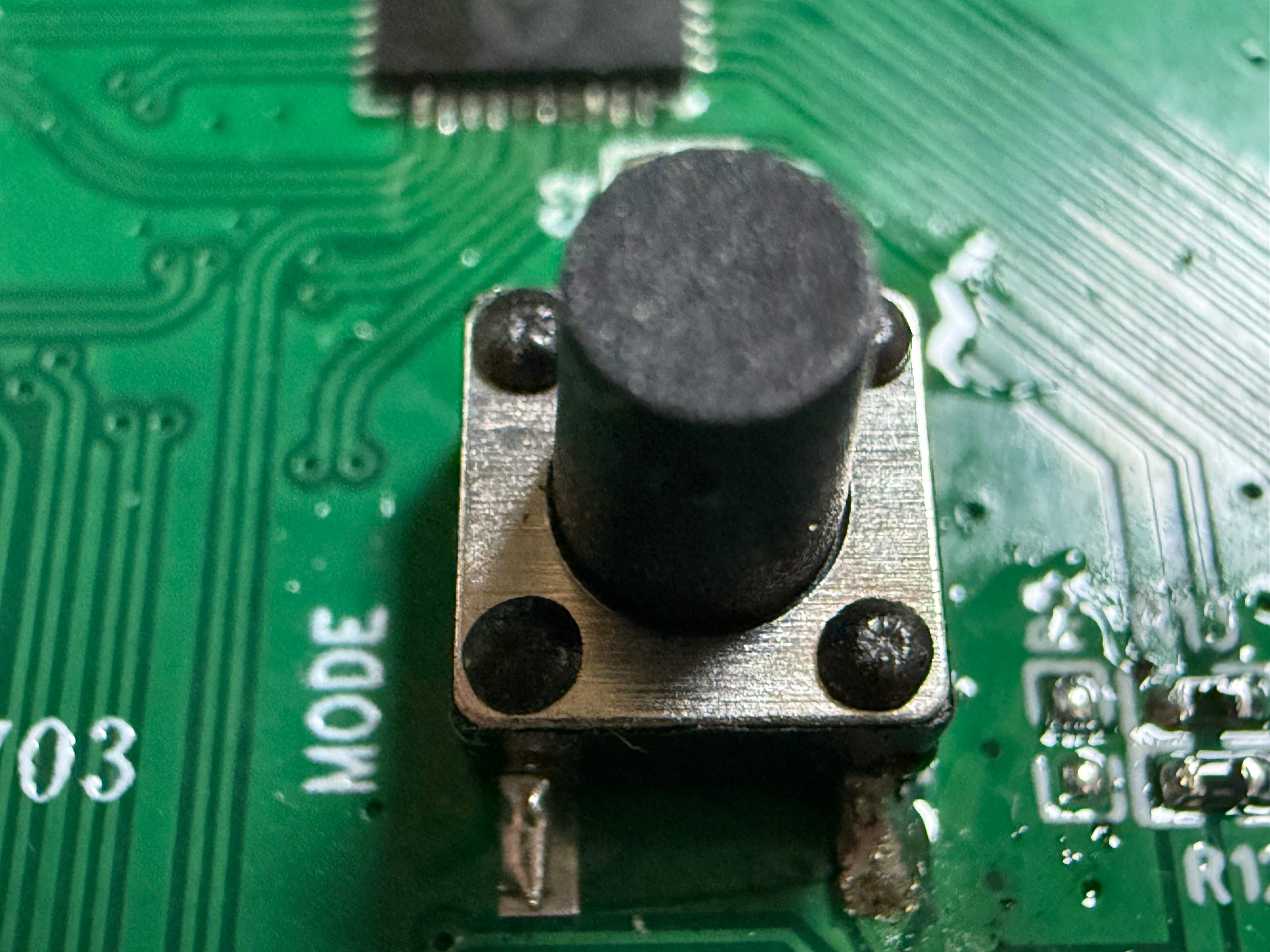

电路板中央是标注为‌MODE‌的黑色物理开关，手动切换DP信号输出。

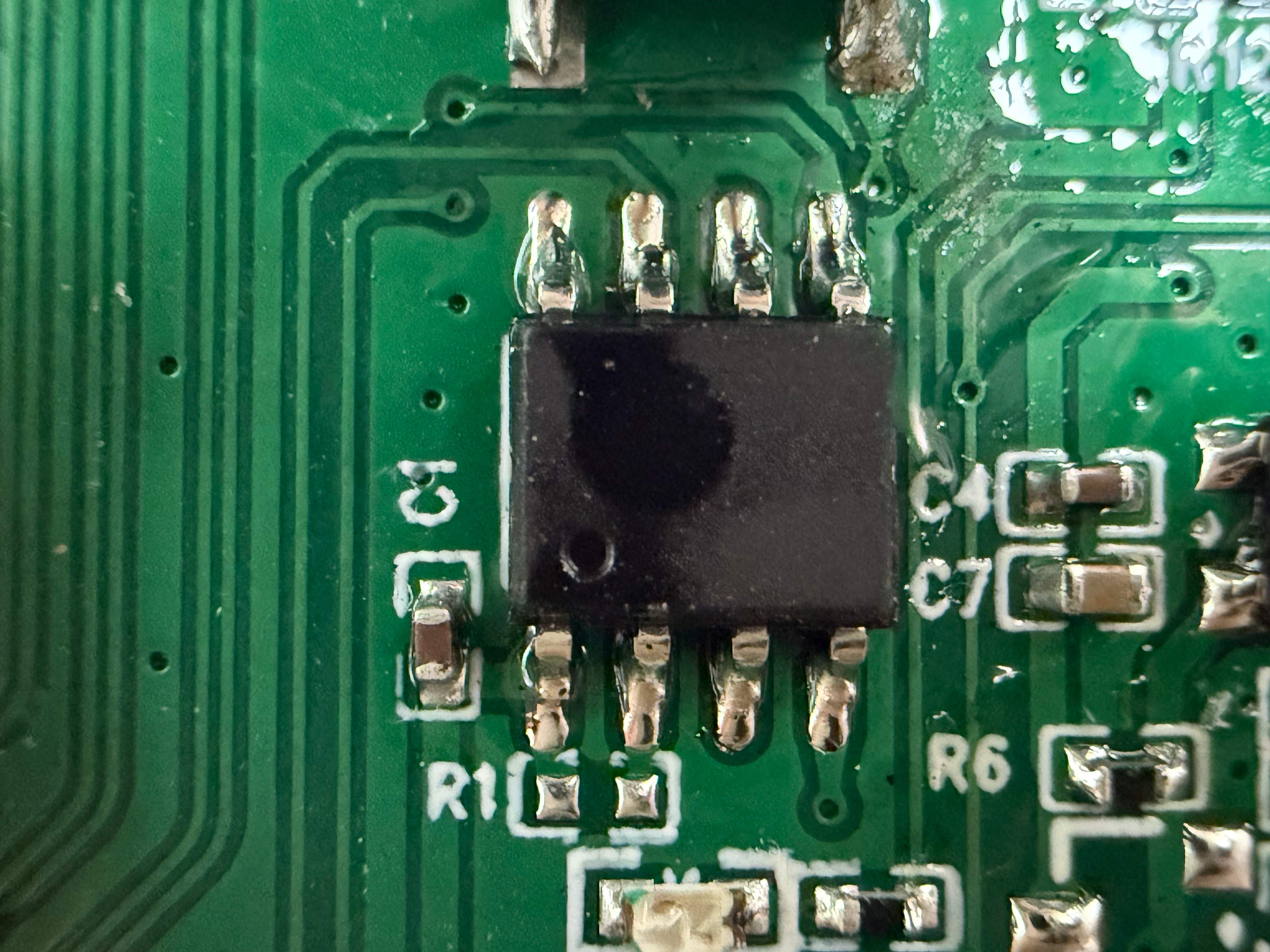

物理开关下方是MCU，负责协调各组件工作。

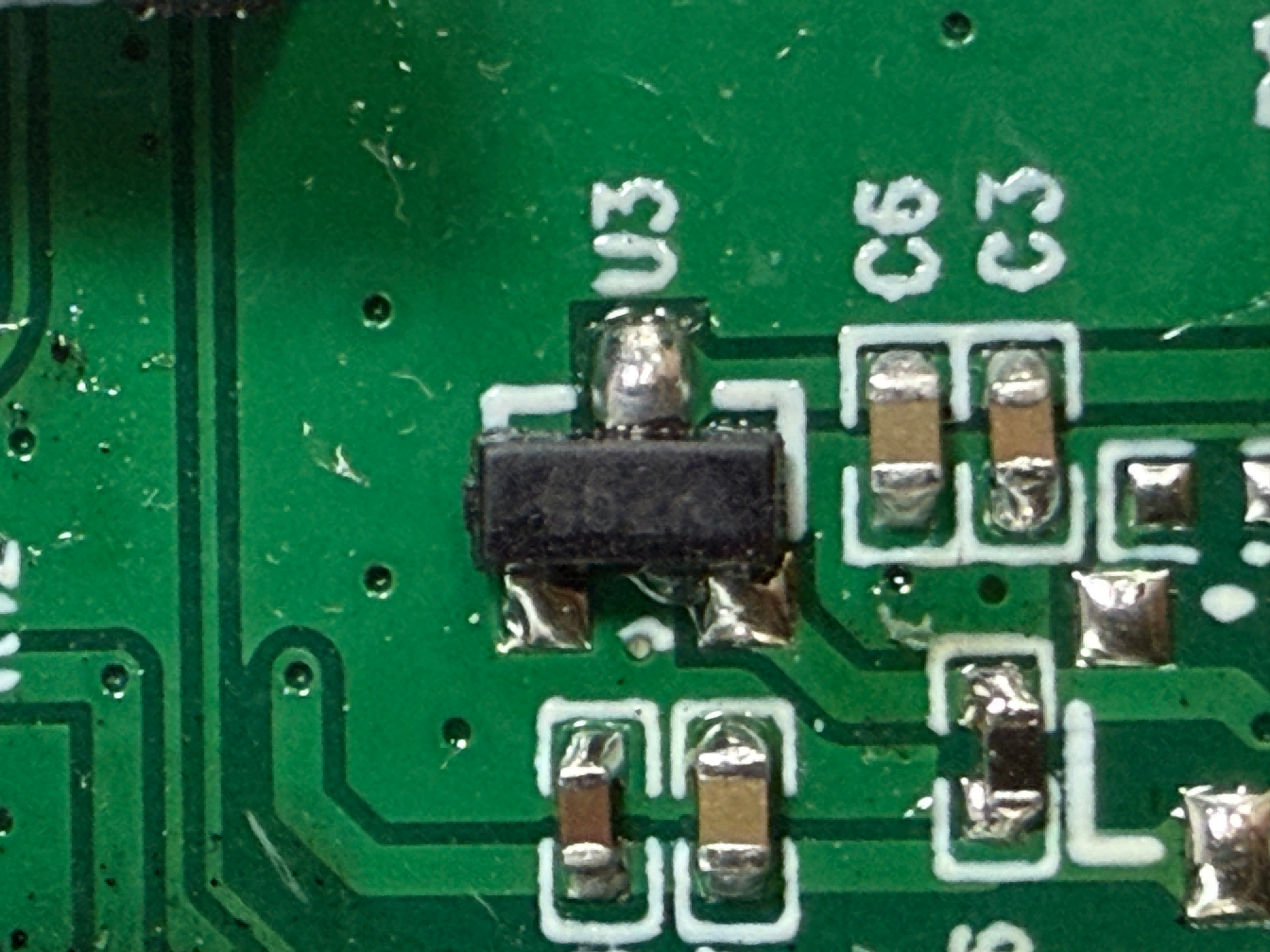

MCU左侧是LDO，可将输入电源转换为3.3V，为主控芯片NX3306A与MCU供电。

（三）拆解总结

这款DP切换器内部元件排布合理，核心芯片与供电模块有序分布，信号路径清晰，有效降低干扰并保证信号完整性。

得益于NX3306A DP 1.4双向多路复用芯片，它支持1进2出或2进1出双向模式，可灵活配置，适应更多使用场景，如电视机、投影仪、电脑显示器、台式电脑、笔记本电脑、DP监控器、DP摄像头等画面切换，一键告别插拔，稳定不闪屏。
