假如你常在多台设备间切换使用外设，或需在不同网络间安全传输数据，不妨看看今天的拆解：2进1出双向USB3.0切换器——

它能让你在两台电脑或其他USB主机间轻松切换使用同一USB外设，无论是传输文件、打印文档还是连接其他USB周边设备，

都无需频繁插拔线缆，大幅提升操作便利性与工作效率。

一起来看看~

（一）外观设计

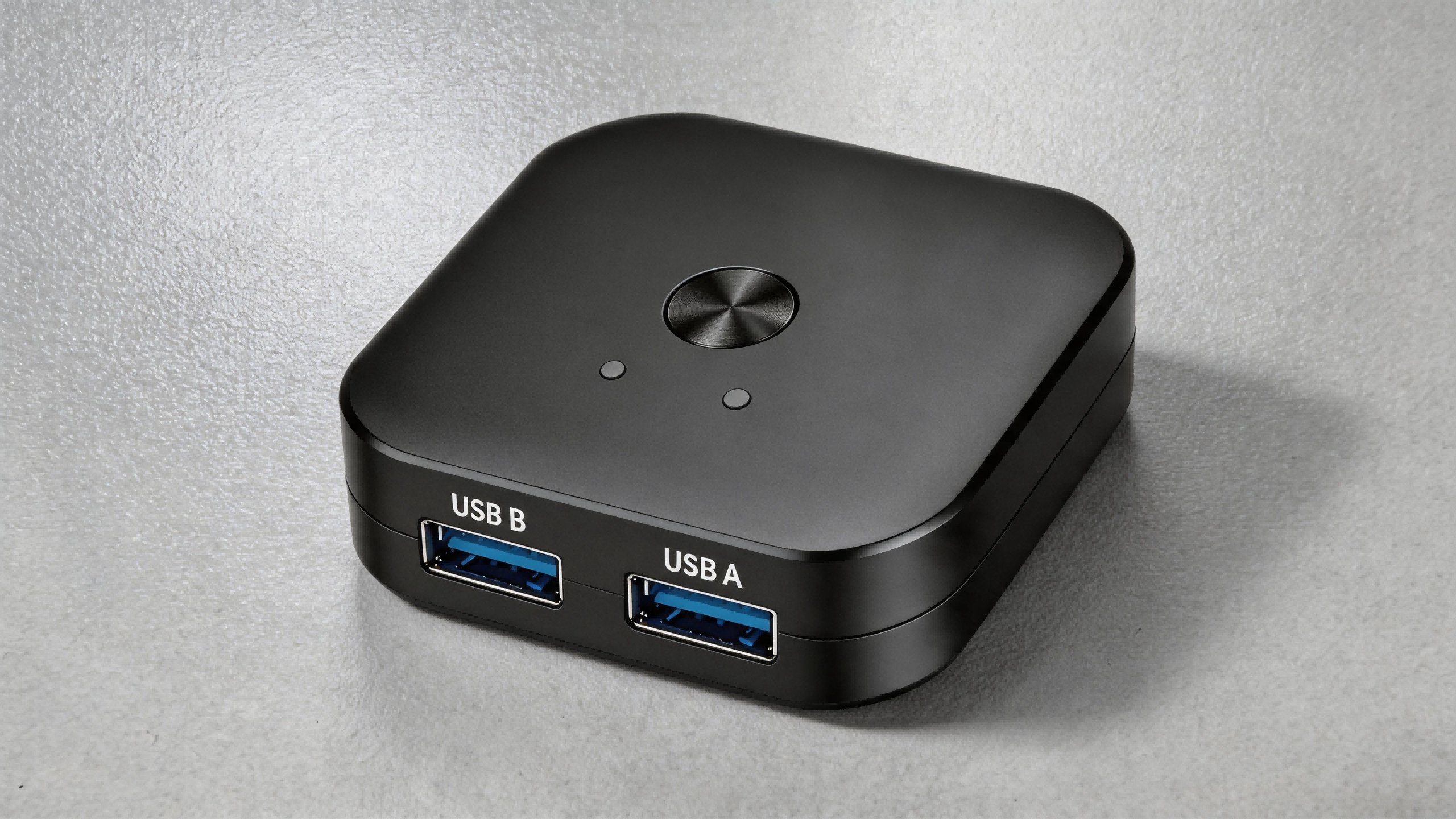

这款切换器呈正方体形状，尺寸小巧便携，外壳采用坚固耐用的金属材质，正面有圆形的物理按钮与清晰的功能指示灯，

可反映当前的工作状态。

正侧面有两个排列规整的USB口（USB B、USB A），另一侧面是标识为USB OUT的接口。

（二）内部拆解

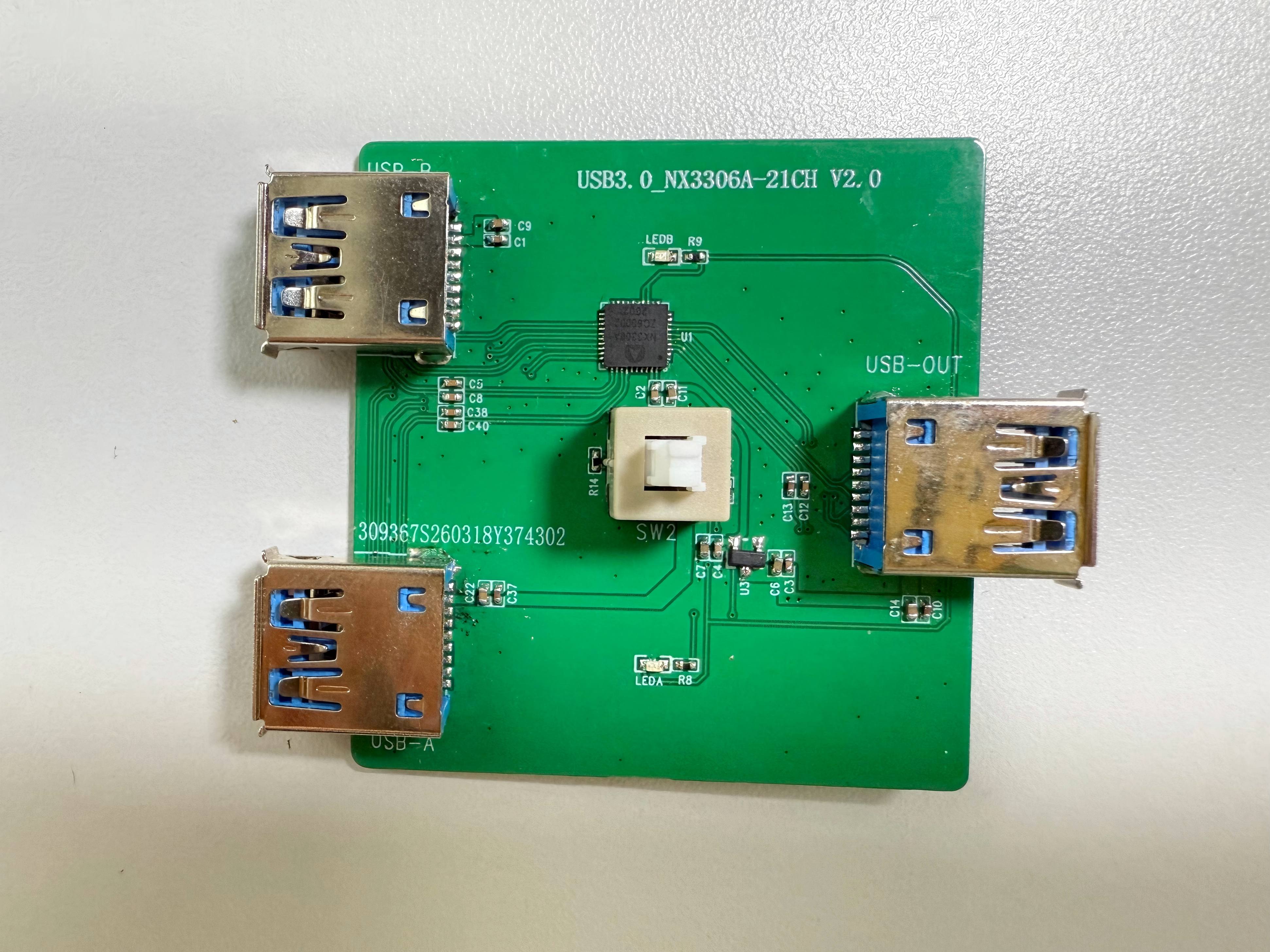

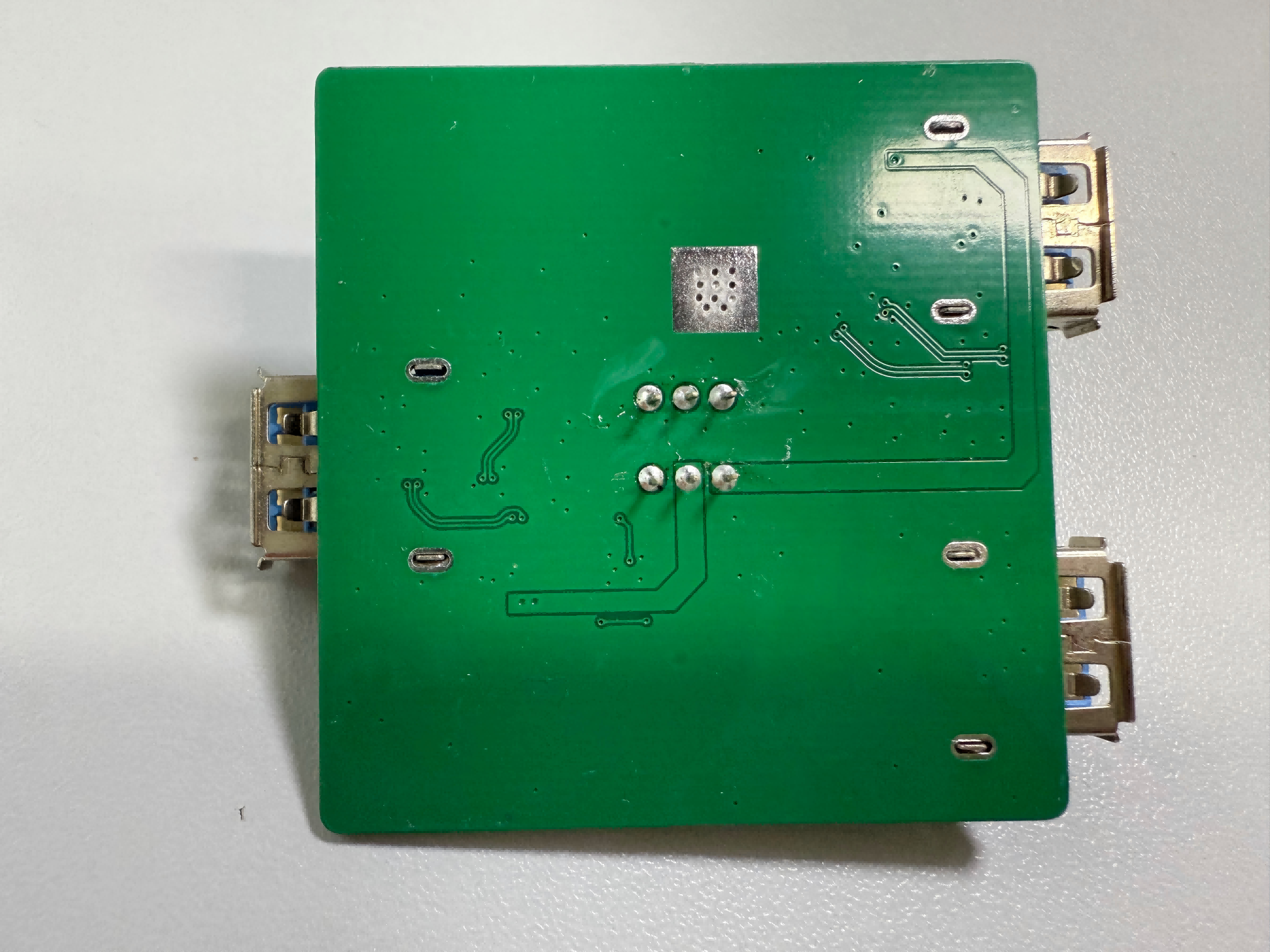

切换器拆解不难，撬开外壳即见内部单块电路板，结构紧凑、布局规整。元器件焊接牢固且焊点圆润饱满，工艺水准较高。

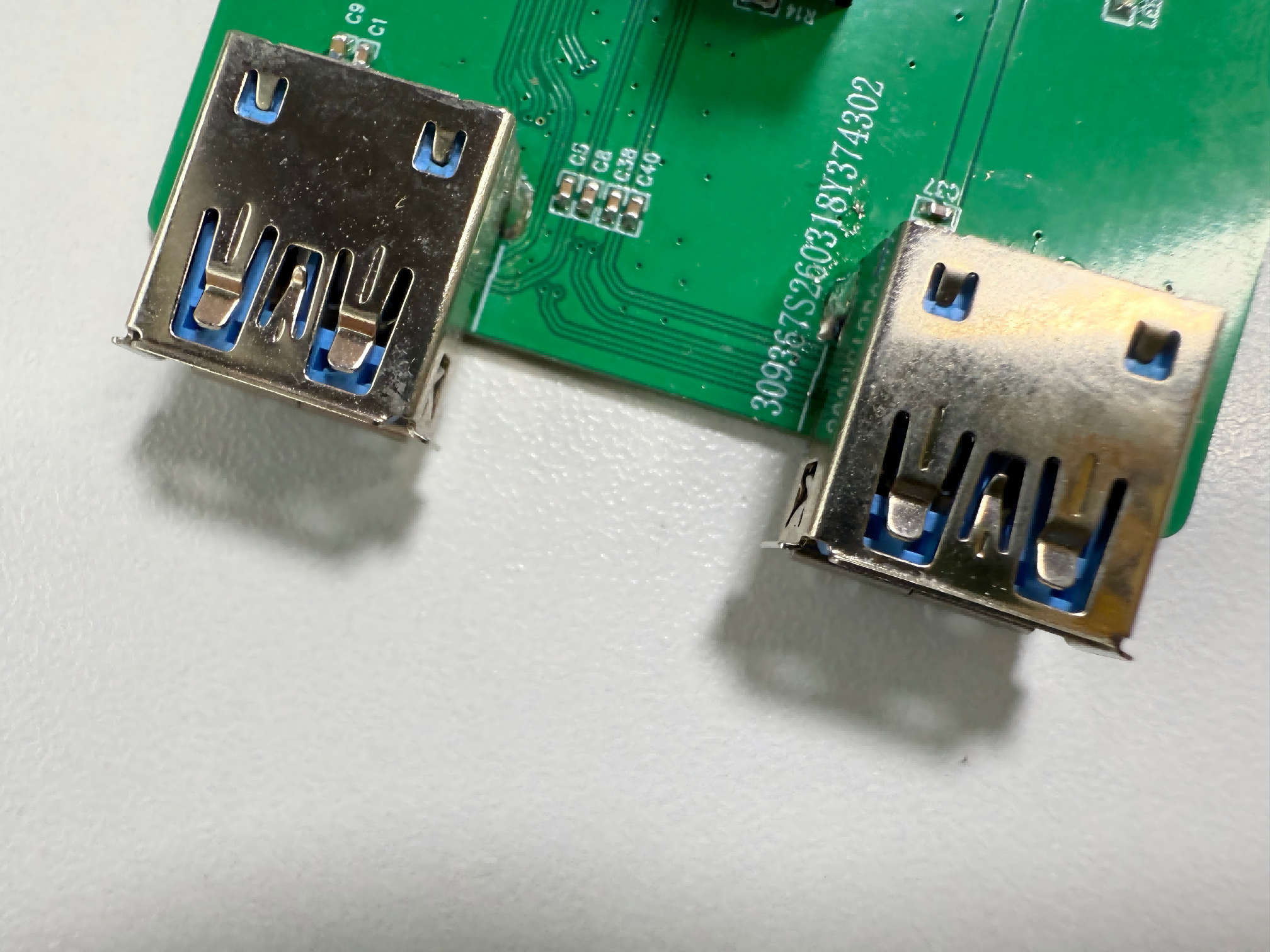

电路板左侧为"USB-B"、"USB-A"两个USB3.0接口：二进一出模式时用来分别连接两台电脑设备，实现共用右侧连接的

USB外置设备；一进二出模式下用来连接USB外置设备。

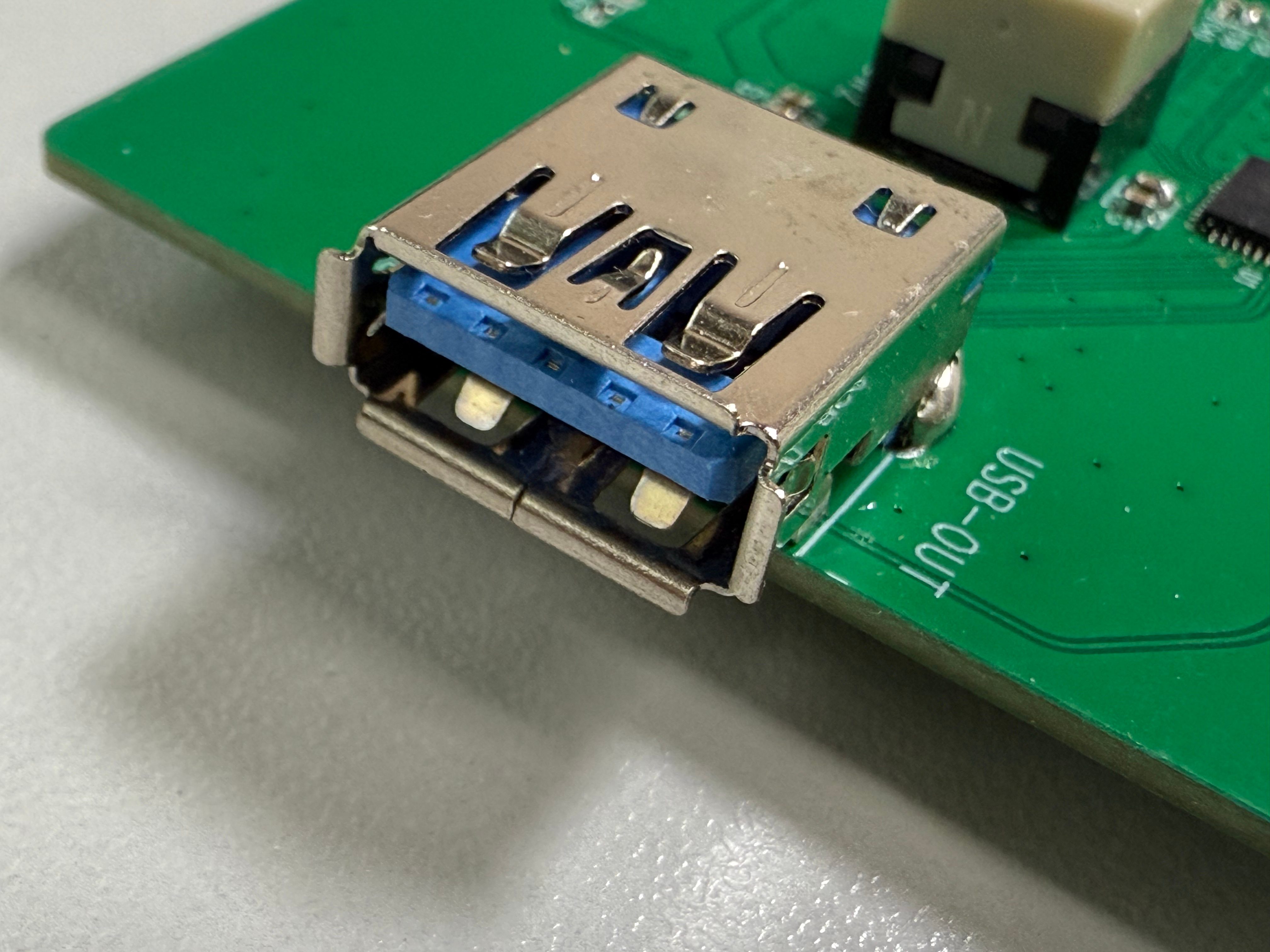

右侧的"USB-OUT"接口，二进一出模式时，是外置设备接口；一进二出模式时，它则作为电脑等设备接入口，

实现一台电脑共享两个不同的USB外置设备的需求（需注意不支持同时读取两个USB设备）

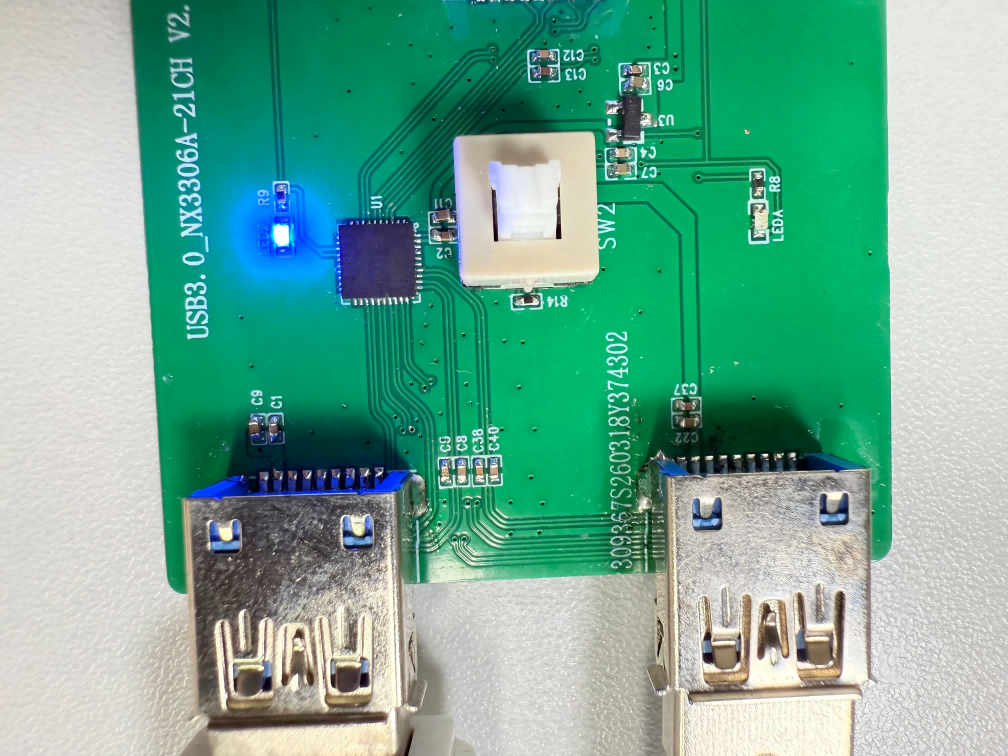

 “USB-B“、”USB-A” 接口分别对应指示灯LEDB、LEDA，显示当前切换状态。

电路板正中央为切换器的核心，从上到下分别为主控芯片、物理切换按钮与LDO。

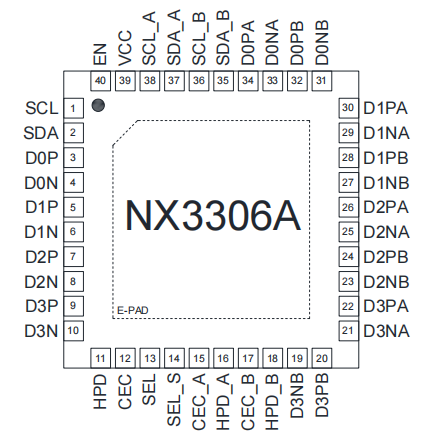

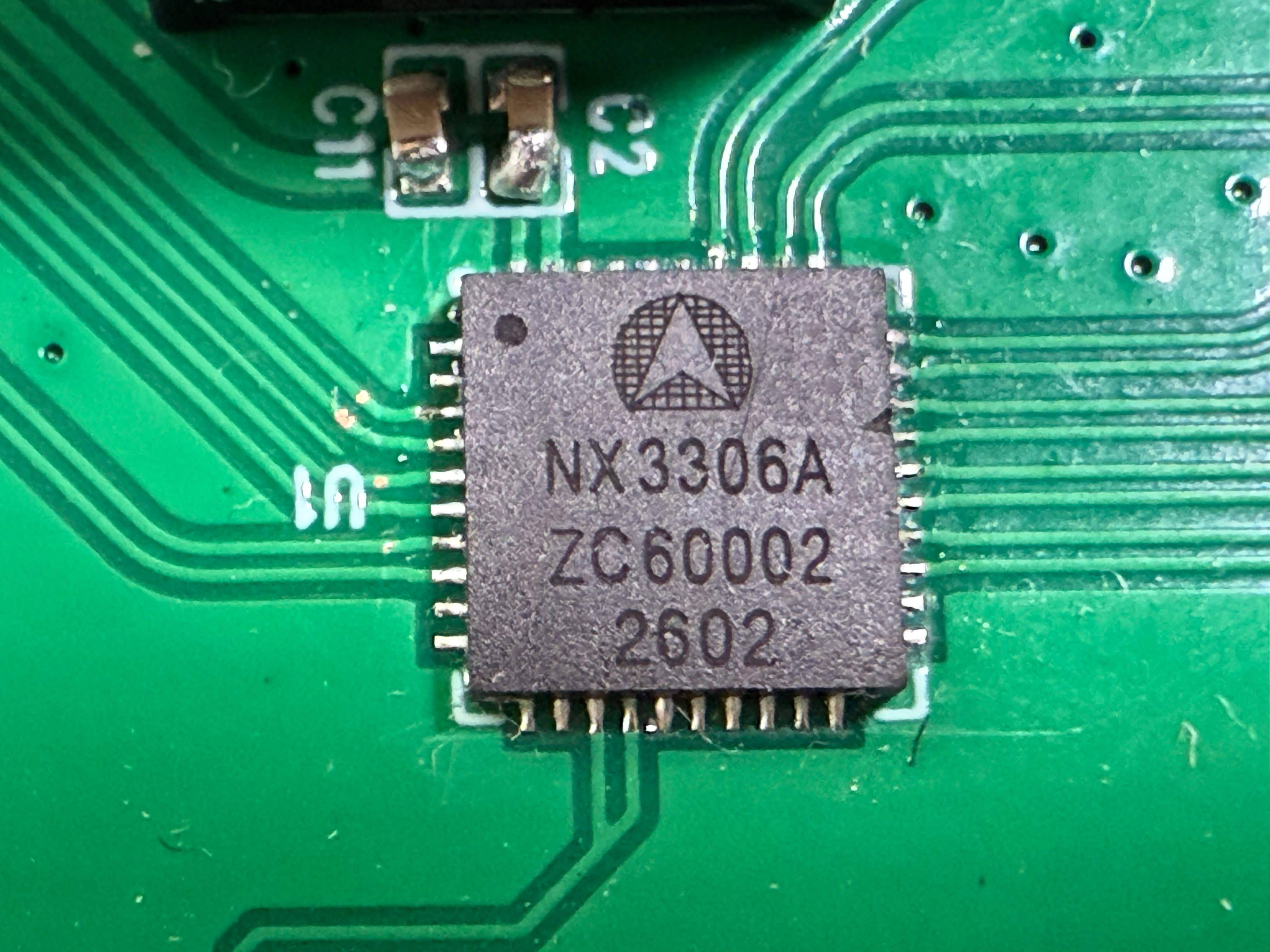

主控芯片丝印清晰，型号为NX3306A，是国产厂家纳祥科技的HDMI2.0 1:2或2:1双向多路复用器/解复用器，速率达8.5

Gbps且抖动极低，确保USB3.0数据传输速率，满足大数据快速交换需求。

来看看它的芯片特性：

① 开关类型：2:1 或 1:2

② 支持 USB3.0 标准，且向下兼容

③ 一键切换告别拨插

④ 随心切换双向共享

⑤ 支持热拨插

⑥ 支持USB3.0打印机共享器切换

⑦ 支持分线器一分拖二

⑧ 支持二进一出双向切换

⑨ 差分带宽 (-3B)

● 端口 A：典型值 8.5GHz

● 端口 B：典型值 8.5GHz

⑩ 温度范围：-40°C 至 85°C

⑪ 静电放电（ESD）性能：2kV 人体放电模式

⑫ QFN-40L (5mm*5mm*0.85mm)封装

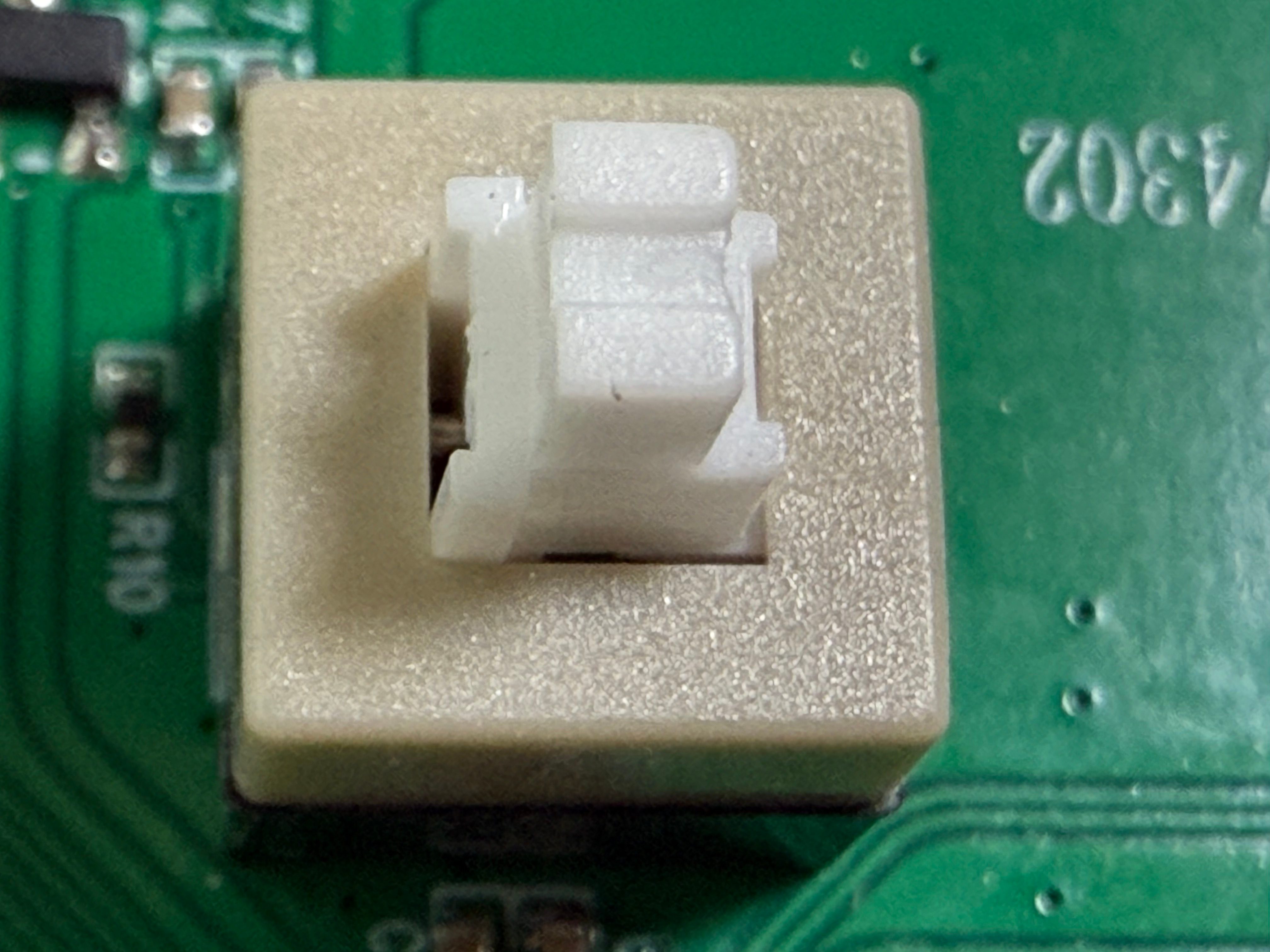

物理开关顶端呈白色，通过轻触按压便能切换主机信号，响应灵敏。

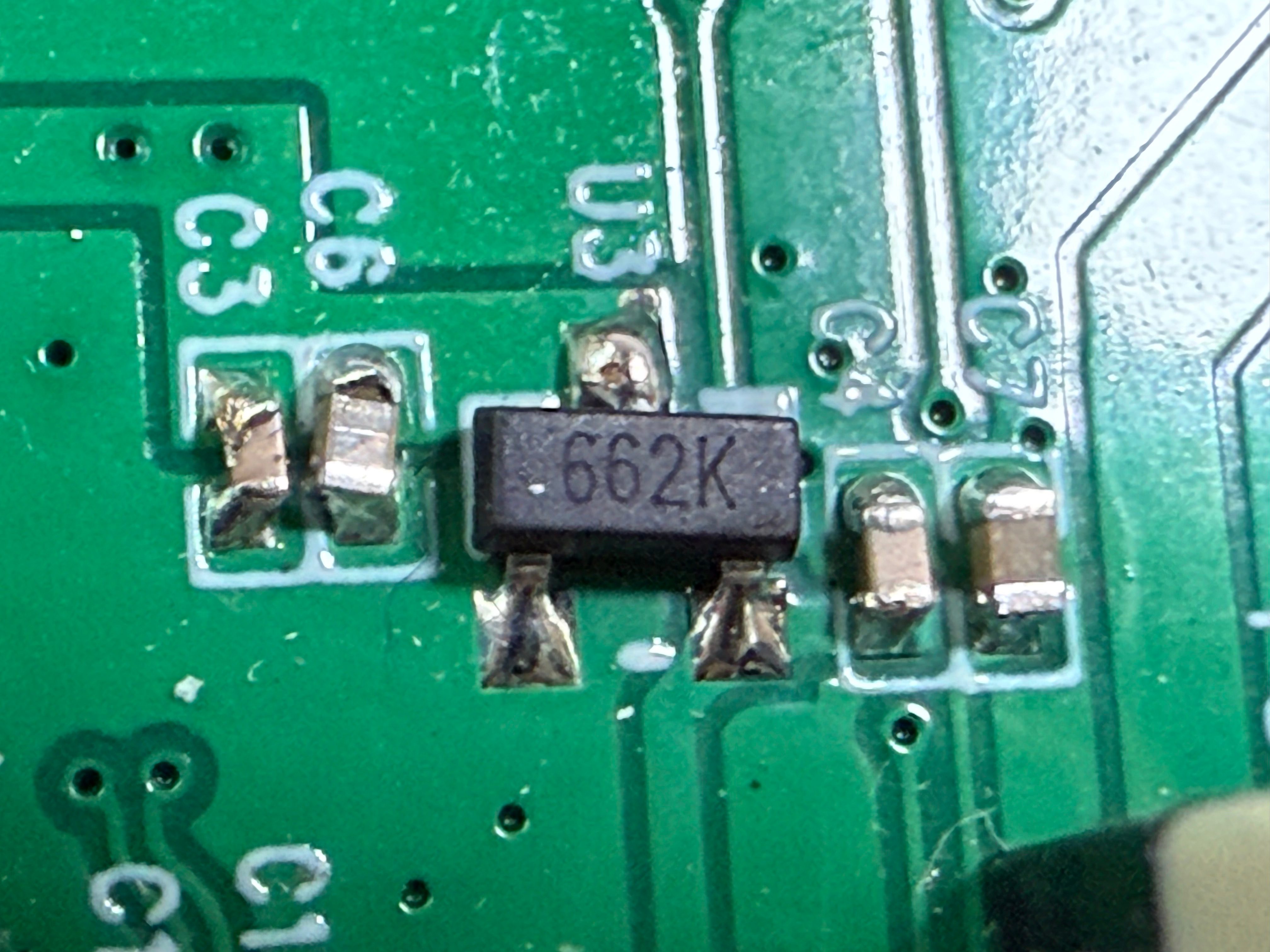

LDO的作用是负责提供稳定的 3.3V 电压，为主控芯片供电。

（三）拆解总结

以上是这款切换器的拆解，其设计亮点为即插即用、双模灵活切换。实测连续切换操作响应迅速，无延迟或丢包，能高效稳

定切换信号，可应用台式电脑、笔记本电脑、USB3.0监控器、USB3.0摄像头、USB3.0 / 2.0扩展坞、USB鼠标、USB键盘

等多设备切换。
